Martin Audio

MSX

Subgrave 15″ y centro de amplificación

Subgrave 15″
9 canales de amplificación en clase D
Funciones de crossover, retardo y EQ
800W AES, 3200W pico

Vista general

MSX

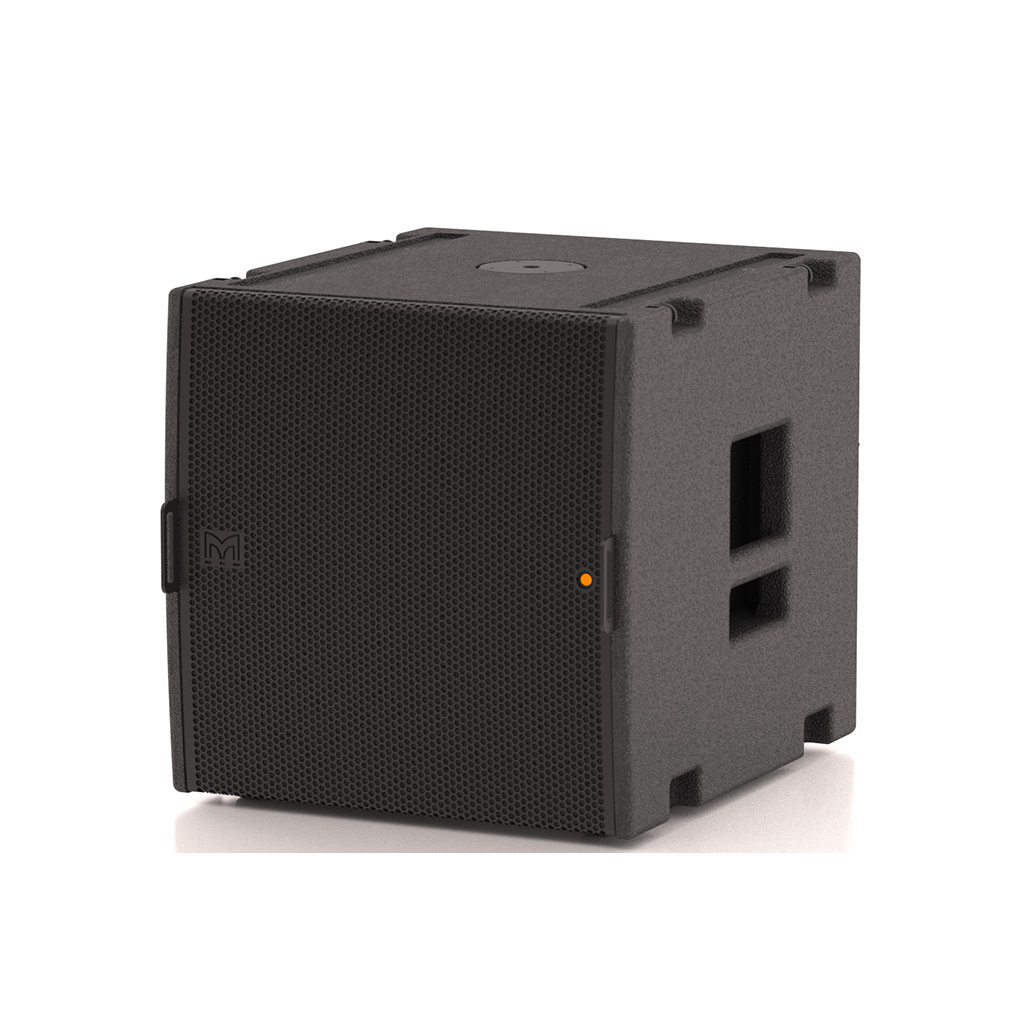

Subgrave 15" y centro de amplificación

El centro de amplificación MSX, unidad complementaria del sistema MLA Mini, aloja amplificación, sistema de conexionado en red y DSP. Incluye 9 canales de amplificación en clase D, 1 canal para sí mismo y 8 canales para proporcionar amplificación celular para hasta 4 recintos bi amplificados MLA Mini. Se han implementado funciones de crossover, retardo y EQ por medio de una combinación de filtros IIR y FIR.

Los arrays MLA Mini y MSX puede ser controlados de forma remota a través de la red U-NET desde un ordenador portátil o una tablet que tengan instalado el software de control VU-NET. Los sistemas pequeños, tales como los compuestos por 4 x MLA Minis y 1 x MSX, pueden ser configurados de forma plug-and-play sin control externo, recuperando presets internos a través de un selector situado en el panel posterior.

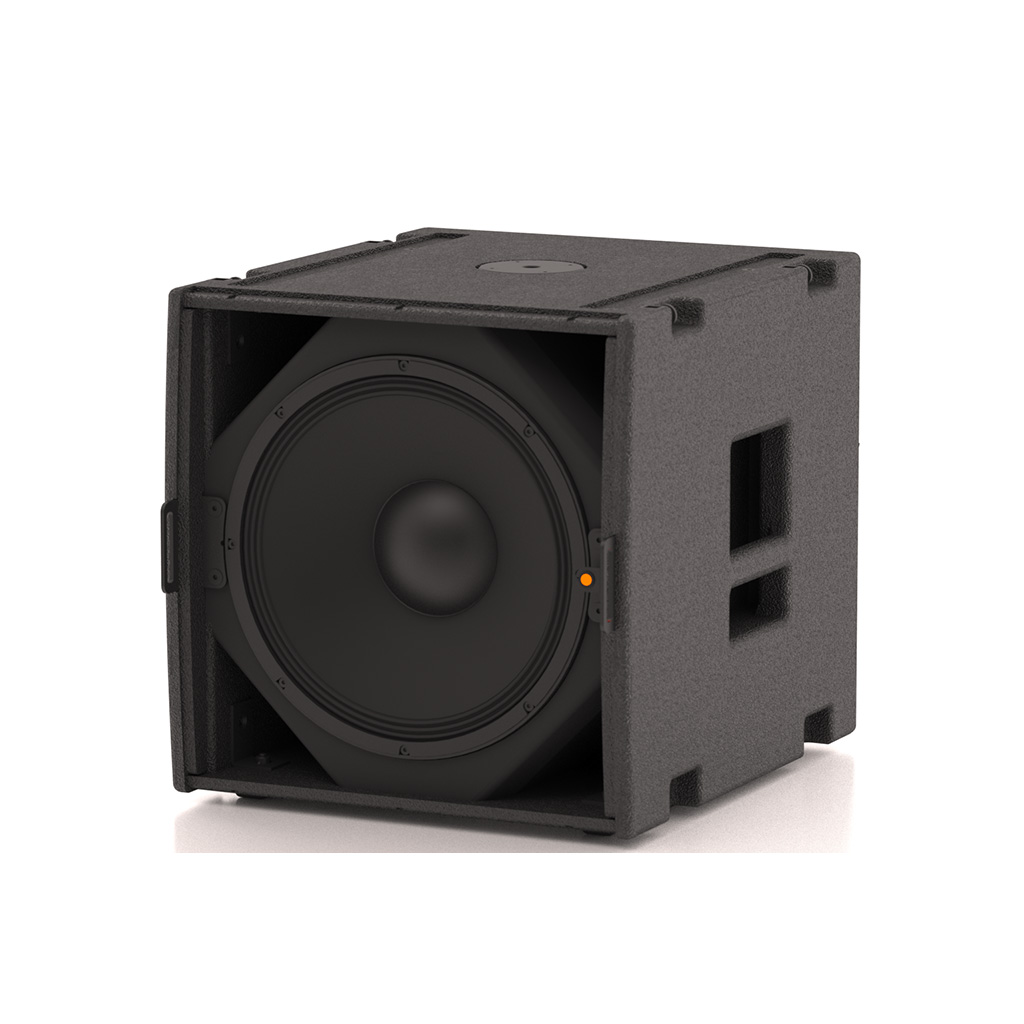

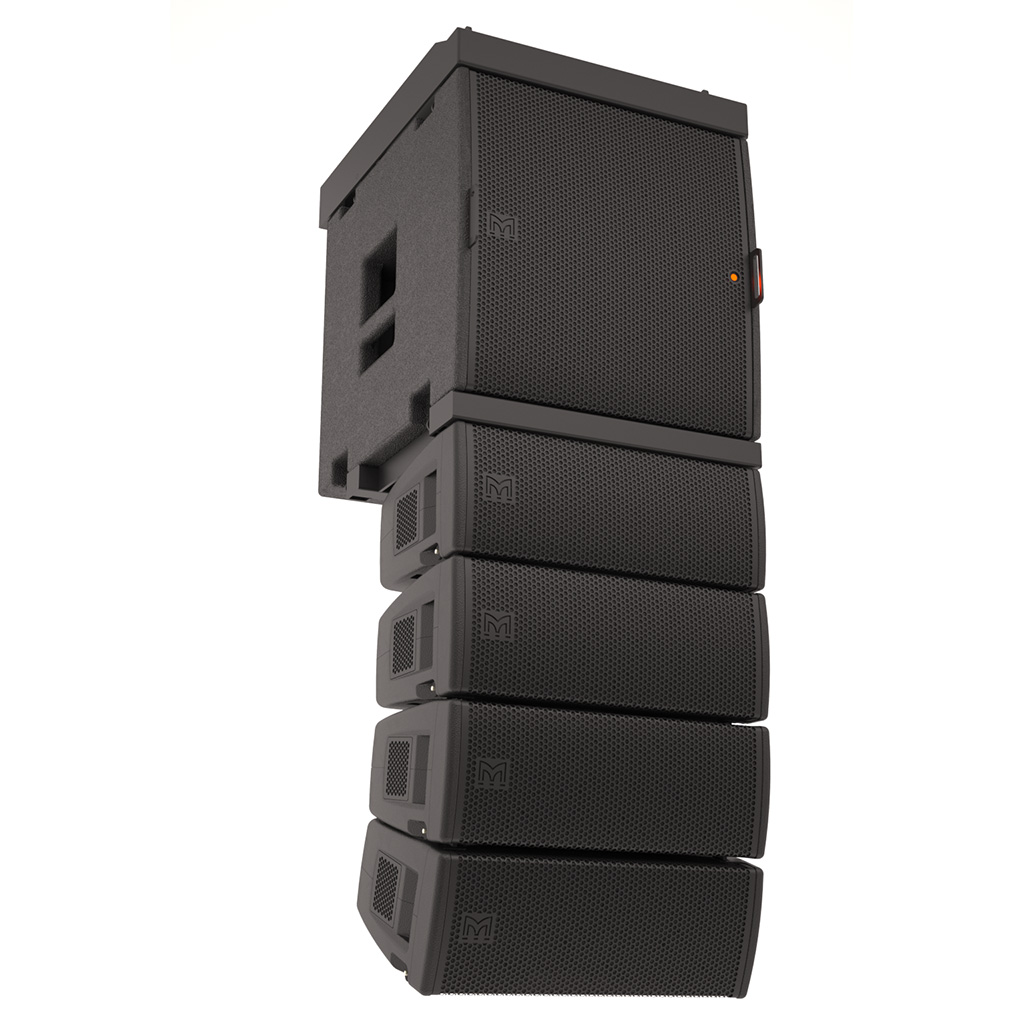

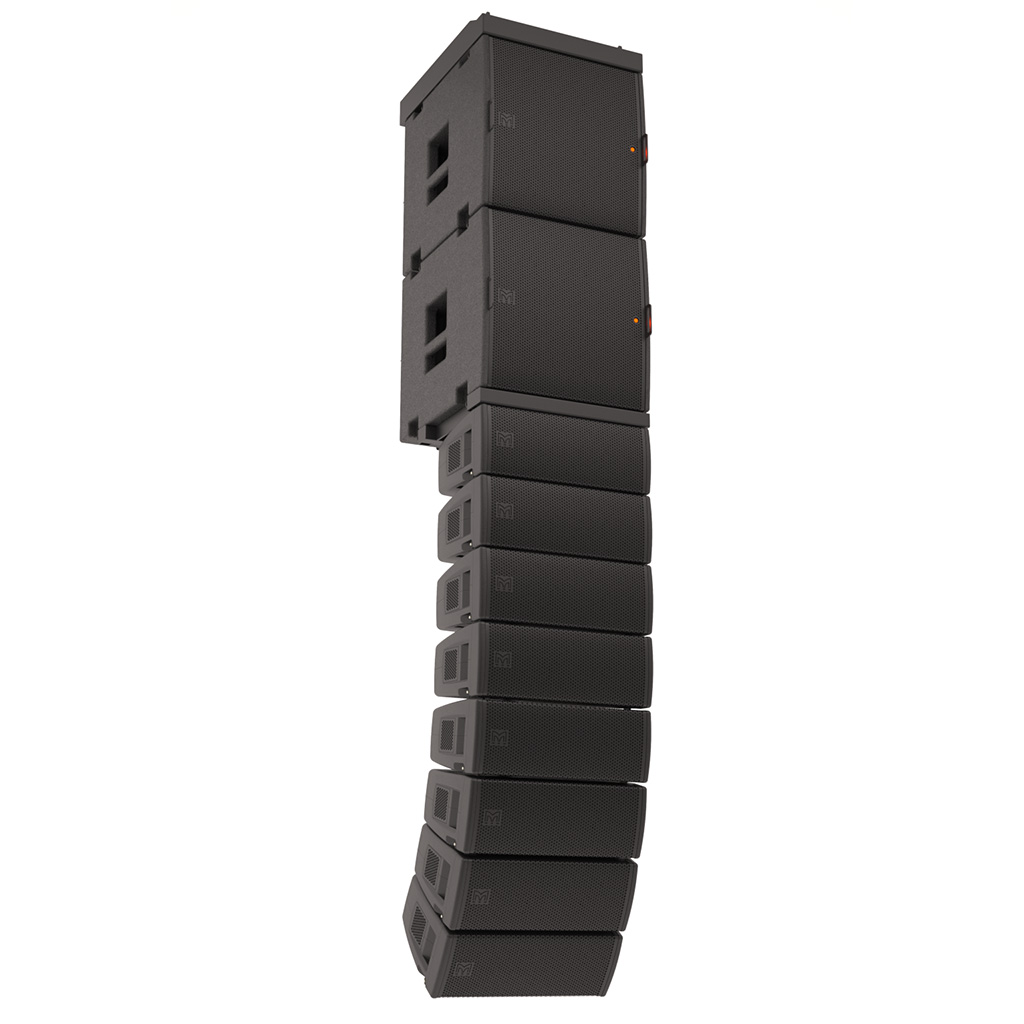

MSX tiene la misma anchura que MLA Mini, por lo que puede ser integrado tanto en arrays volados como apilado en el suelo, de forma independiente. Incorpora un transductor de 15" (380mm) / bobina de 4" (100mm), de gran excursión, de carga réflex, en un recinto muy compacto.

Para ofrecer la máxima versatilidad en la instalación, el módulo de amplificación puede ser montado en rack, y su canal de amplificación para subgrave puede ser utilizado para alimentar tanto el MSX, como cualquier otro subgrave pasivo de 5 ohms de Martin Audio. Para un mayor rendimiento en graves, la combinación MLA Mini/MSX puede ser utilizada con el subgrave autoamplificado DSX.

Características Principales

Subgrave 15”
9 canales de amplificación en clase D
Funciones de crossover, retardo y EQ
800W AES, 3200W pico
Respuesta en frecuencia: 50Hz-150Hz ± 3dB, -10dB @ 42Hz
SPL máx. @ 1m: 133dB continuos, 136dB pico

Aplicaciones

Subgrave y fuente de potencia y control para el sistema MLA Mini

Especificaciones

Características Técnicas	Tipo: Subgrave 15″ carga réflex Respuesta en frecuencia: 50Hz-150Hz ± 3dB, -10dB @ 42Hz SPL máx. @ 1m: 133dB continuos, 136dB pico Transductor: 1 x 15″ (380mm) / bobina 4″ (100mm), excursión ultra larga, imán de ferrita de alta eficiencia Potencia: 800W AES, 3200W pico Dispersión: Omnidireccional. Es posible formar arrays cardioides, utilizando varios recintos MSX Impedancia entrada analógica: 2º kohms, balanceado a tierra Nivel máx. entrada analógica: 6.15Vrms (+18dBu), protegido frente a sobretensiones Impedancia AES/EBU: 110Ω balanceado, terminación en el emisor y el receptor Procesado interno: DSP multicanal, programable a través de red, 10 filtros PEQ/shelving por canal, HPF y LPF hasta 48dB/Oct HPF, filtrado FIR en los canales MLA Mini, retardo de hasta 1 segundo, Limitadores con monitorización de la corriente de salida del amplificador Protocolo red: U-NET Módulo amplificador: 9 canales, modo conmutado, clase D Potencia de pico de salida: 7000W total, 1400W MSX (o subgrave 4 ohm alternativo), 700W MLA Mini LF x 4, 700W MLA Mini HF x 4 Eficiencia media MA: 85% Refrigeración: 2 ventiladores internos controlados por temperatura, 1 extractor interno de baja velocidad, 2 ventiladores externos controlados por temperatura Fuente de alimentación: conmutada, frecuencia fija con FPC, 100 – 240V ~ AC, 50 – 60Hz Facto de potencia FA: > 0.95 Recinto: multi laminado de abedul, ampliamente reforzado Acabado: negro texturizado, recubrimiento PU Rejilla protectora: Acero negro perforado Complementos: Dos patines en la base, con canales de acoplamiento en la parte superior. Punto superior de inserción M20 para mástil MLA Mini. Herrajes de volado para suspensión de hasta 4 MSX. Asa en cada lado. Dos placas de pestillo montadas en la parte delantera para plataforma con ruedas. Funda anti lluvia opcional. Calificación IP: Interior (sin la funda anti lluvia); IP25 (con la funda anti lluvia) Dimensiones: (An) 500mm x (Al) 510mm x (Fo) 575mm (675mm con la trampilla de ventilación abierta) Peso: 58kg (sin plataforma), 68 kg (incl. plataforma)

Características Técnicas

Tipo: Subgrave 15″ carga réflex Respuesta en frecuencia: 50Hz-150Hz ± 3dB, -10dB @ 42Hz SPL máx. @ 1m: 133dB continuos, 136dB pico Transductor: 1 x 15″ (380mm) / bobina 4″ (100mm), excursión ultra larga, imán de ferrita de alta eficiencia Potencia: 800W AES, 3200W pico Dispersión: Omnidireccional. Es posible formar arrays cardioides, utilizando varios recintos MSX Impedancia entrada analógica: 2º kohms, balanceado a tierra Nivel máx. entrada analógica: 6.15Vrms (+18dBu), protegido frente a sobretensiones Impedancia AES/EBU: 110Ω balanceado, terminación en el emisor y el receptor Procesado interno: DSP multicanal, programable a través de red, 10 filtros PEQ/shelving por canal, HPF y LPF hasta 48dB/Oct HPF, filtrado FIR en los canales MLA Mini, retardo de hasta 1 segundo, Limitadores con monitorización de la corriente de salida del amplificador Protocolo red: U-NET Módulo amplificador: 9 canales, modo conmutado, clase D Potencia de pico de salida: 7000W total, 1400W MSX (o subgrave 4 ohm alternativo), 700W MLA Mini LF x 4, 700W MLA Mini HF x 4 Eficiencia media MA: 85% Refrigeración: 2 ventiladores internos controlados por temperatura, 1 extractor interno de baja velocidad, 2 ventiladores externos controlados por temperatura Fuente de alimentación: conmutada, frecuencia fija con FPC, 100 – 240V ~ AC, 50 – 60Hz Facto de potencia FA: > 0.95 Recinto: multi laminado de abedul, ampliamente reforzado Acabado: negro texturizado, recubrimiento PU Rejilla protectora: Acero negro perforado Complementos: Dos patines en la base, con canales de acoplamiento en la parte superior. Punto superior de inserción M20 para mástil MLA Mini. Herrajes de volado para suspensión de hasta 4 MSX. Asa en cada lado. Dos placas de pestillo montadas en la parte delantera para plataforma con ruedas. Funda anti lluvia opcional. Calificación IP: Interior (sin la funda anti lluvia); IP25 (con la funda anti lluvia) Dimensiones: (An) 500mm x (Al) 510mm x (Fo) 575mm (675mm con la trampilla de ventilación abierta) Peso: 58kg (sin plataforma), 68 kg (incl. plataforma)
