Allen & Heath

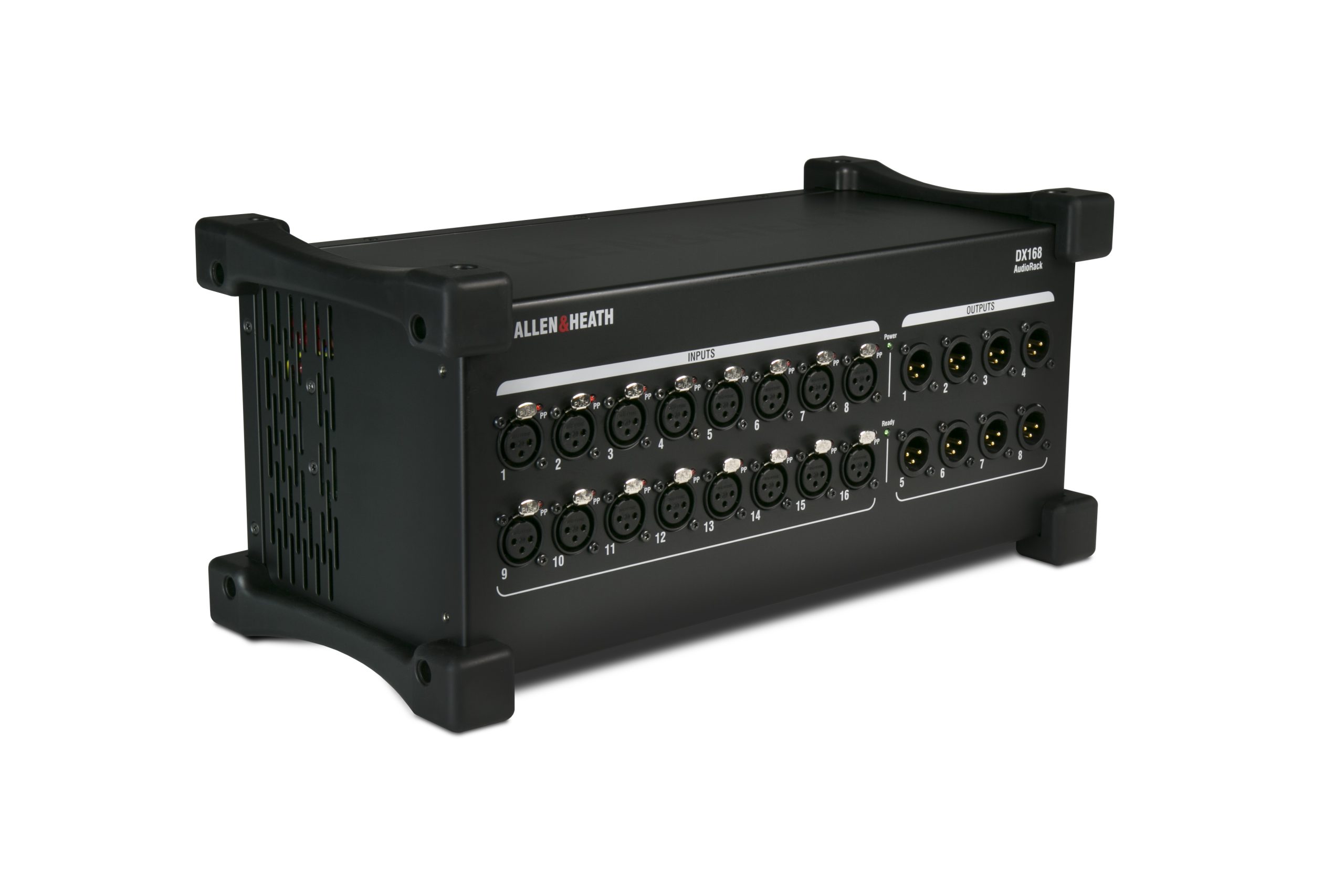

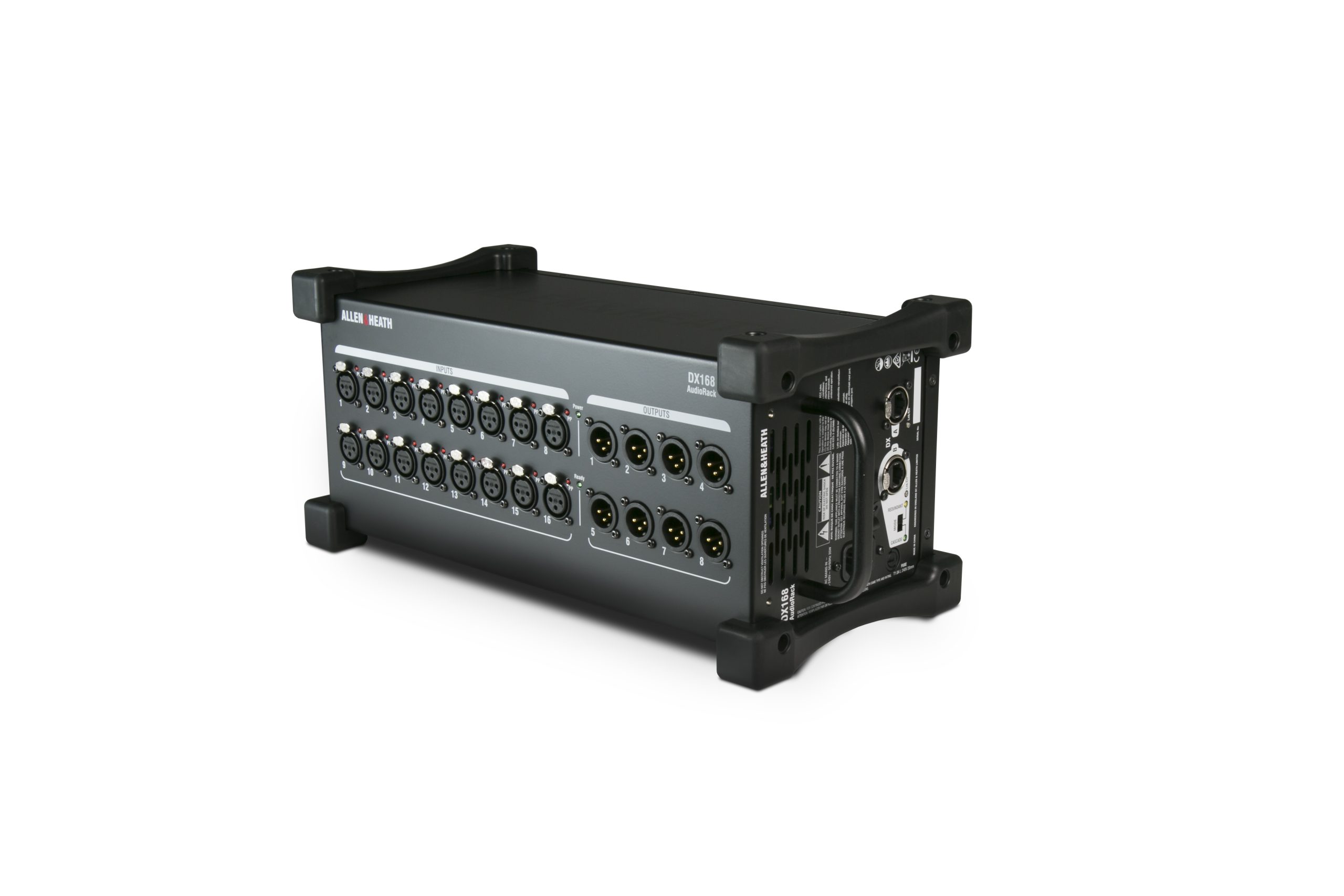

DX168

Portabler 96-kHz-DX-Expander – 16 XLR-Eingänge / 8 XLR-Ausgänge

DX168 ist ein robuster, portabler 96-kHz-Expander mit zusätzlichen Remote-Anschlüssen für dLive-, Avantis- und SQ-Systeme sowie den Audio-Matrix-Prozessor AHM-64.

Jeder DX168-Expander ist mit 16 Mikrofon-Preamps mit unabhängigen LED-Anzeigen für die Phantomspeisung und 8 XLR-Line-Ausgängen ausgestattet.

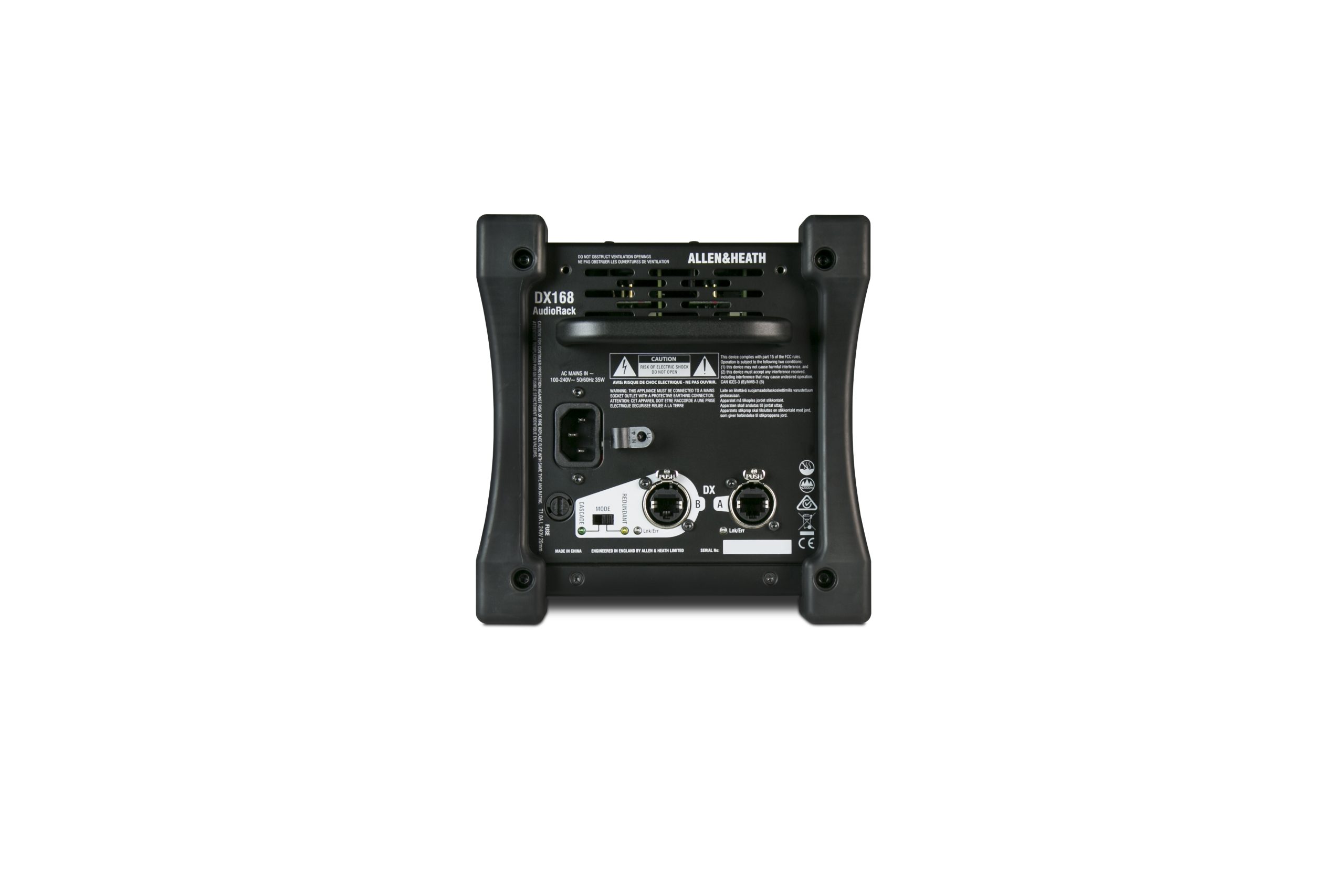

Die Anbindung des DX168 an die dLive-Konsole, ein MixRack, einen SQ- oder Avantis-Mixer oder Upstream-DX168 erfolgt über einen sicheren etherCON-Anschluss mit Cat5e-Kabel. Ein weiterer verriegelbarer etherCon-Port dient der redundanten Verbindung mit kompatibler Hardware oder der Kopplung mit einem Downstream-DX168 für weitere Remote-Anschlüsse.

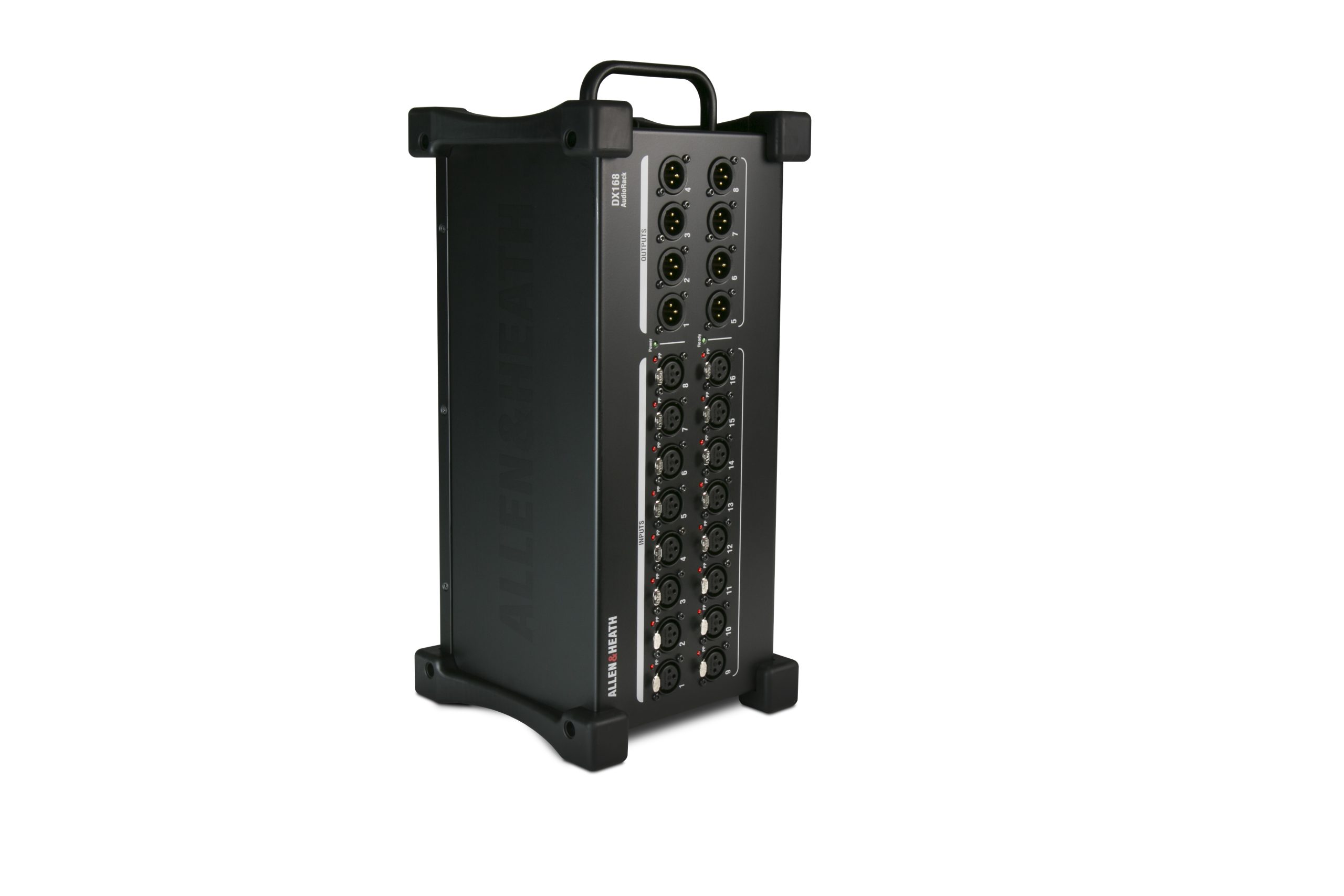

Mit seinem robusten Design und den Gummi-Stoßkanten kann der Expander bei Veranstaltungen problemlos auf dem Bühnenboden platziert werden. Der DX168 wiegt nur 4,8 kg und ist mit einem stabilen Tragegriff ausgestattet – für einen bequemen Transport, der für Rental-Firmen, Bildungs- und kirchliche Einrichtungen und viele andere Anwendungen oft ausschlaggebend ist. Ein optional erhältliches Rack-Montage-Kit (4 HE) ermöglicht die Installation in Standard-19″-Racks.

Übersicht

Mit dLive

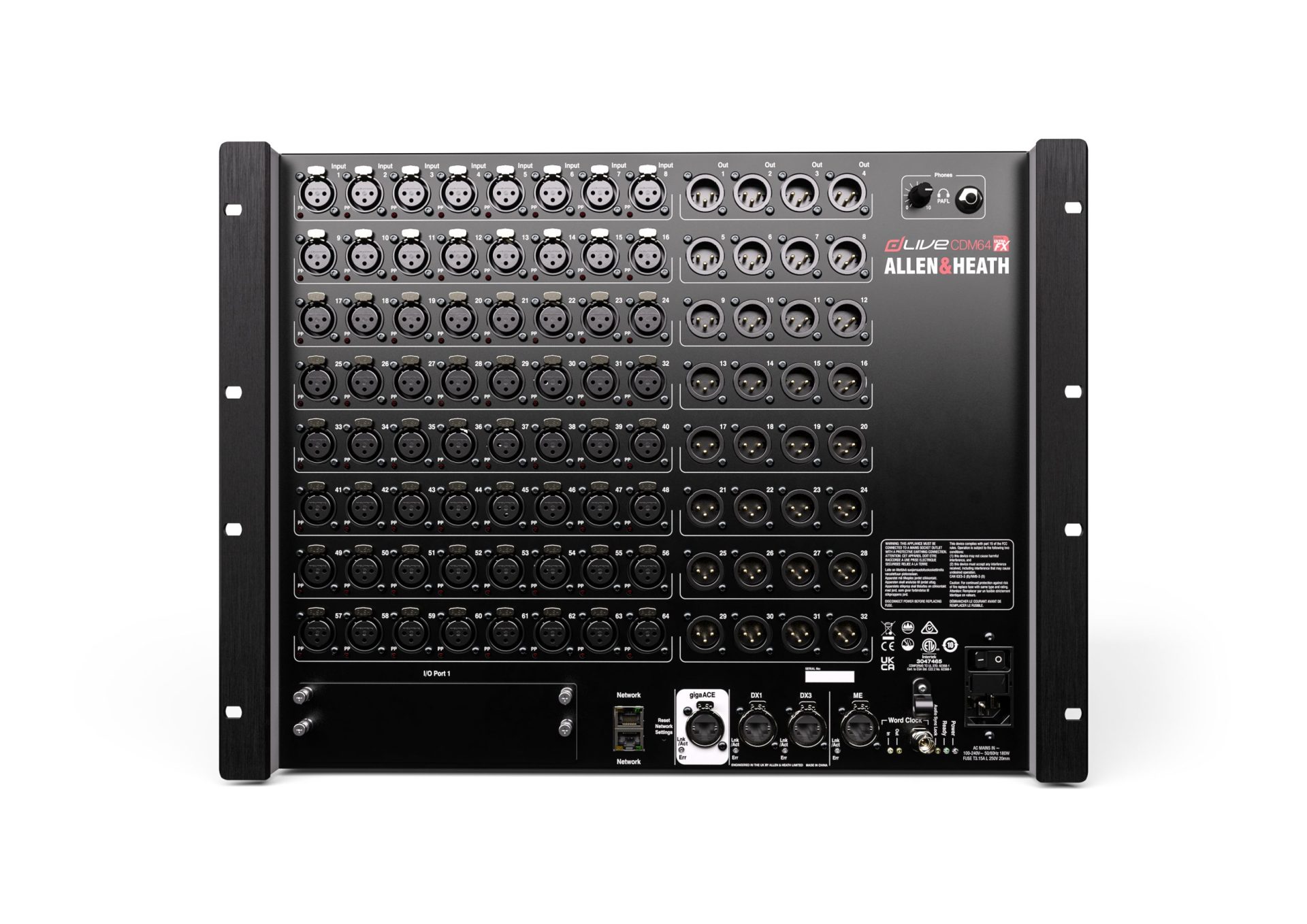

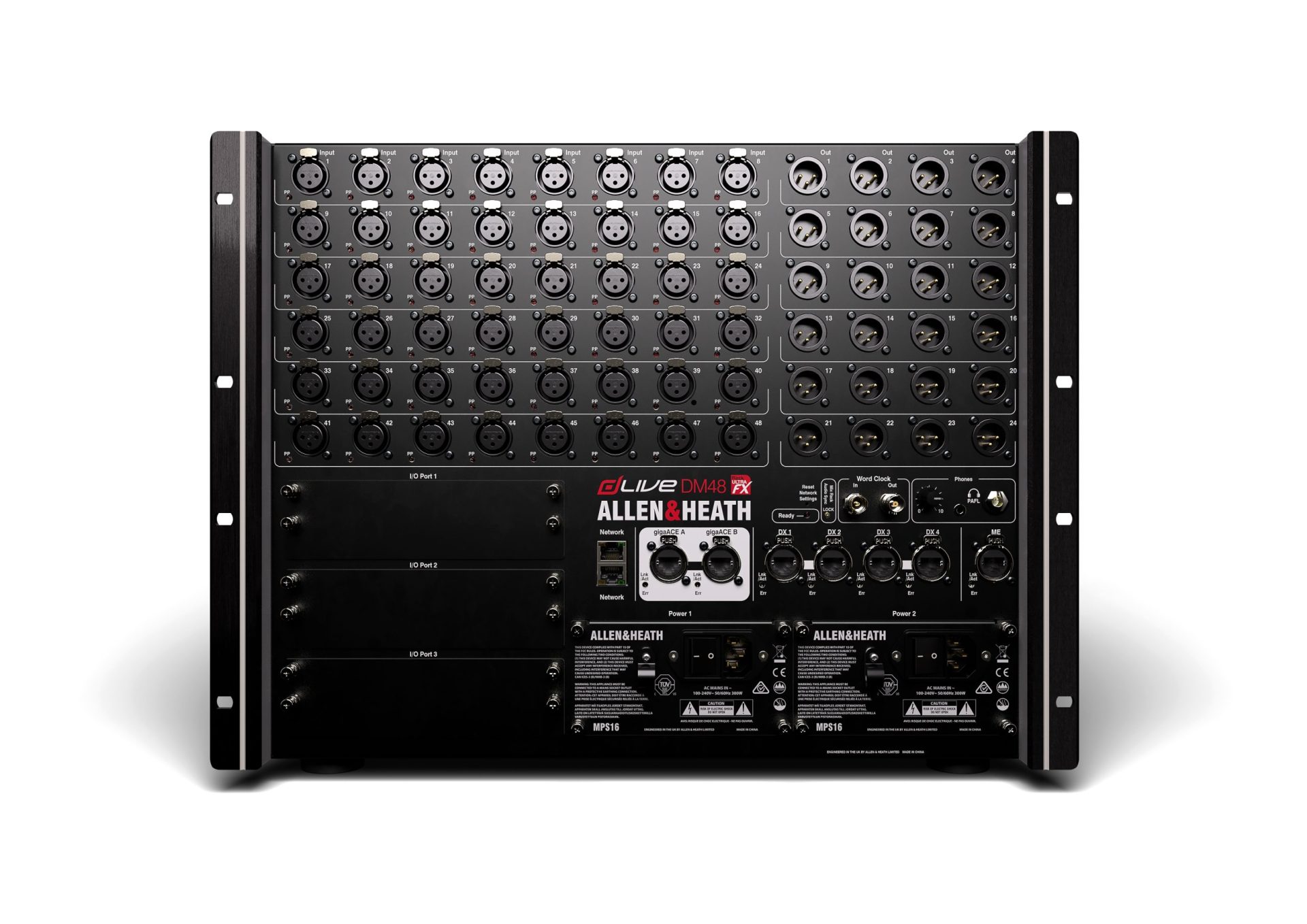

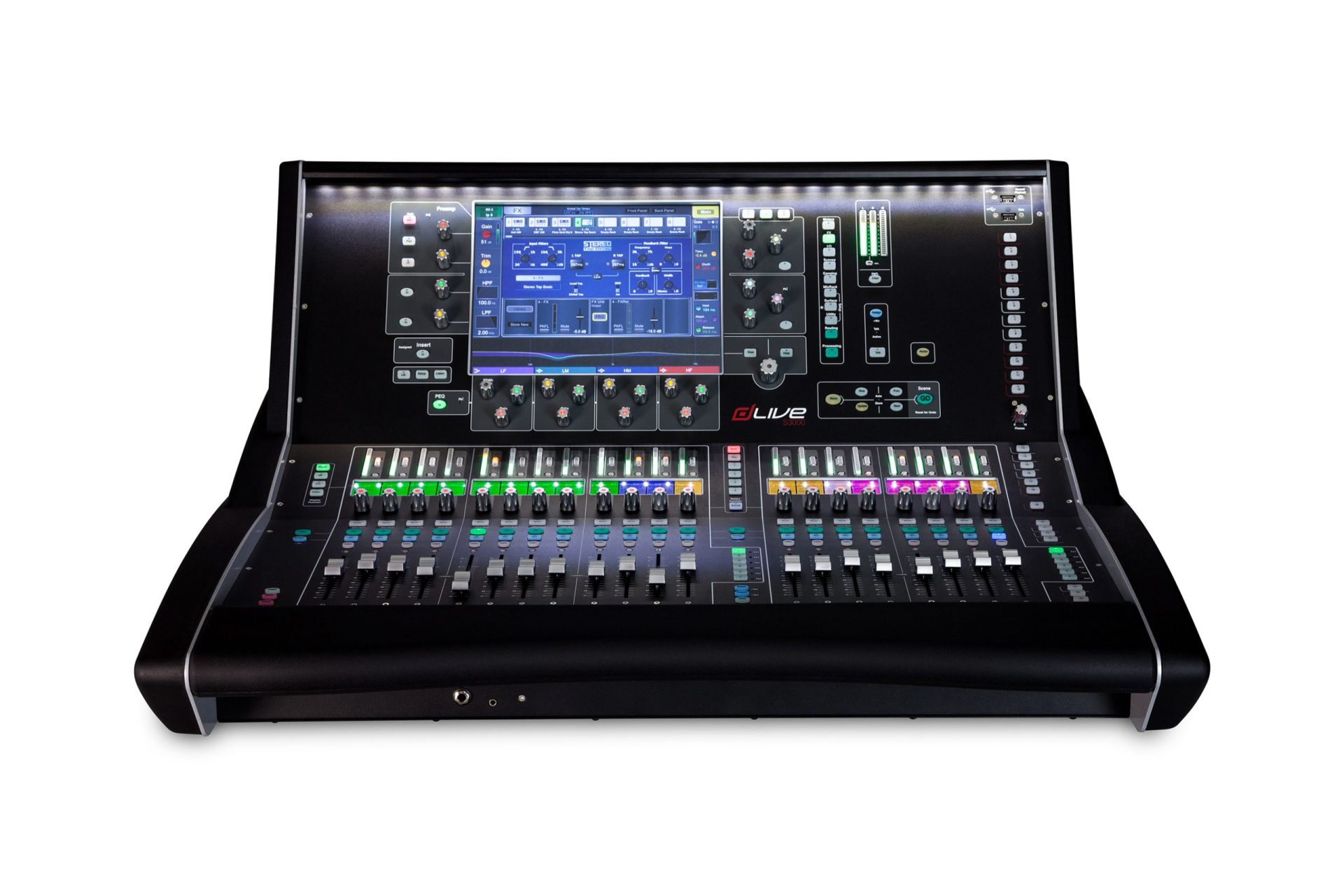

Ein dLive-System ermöglicht den direkten Anschluss von bis zu 6 DX168-Expandern – 4 via MixRack und 2 an der Konsole selbst– und bietet so bis zu 96 Remote-Eingänge und 48 Remote-Ausgänge, zusätzlich zu den Anschlüssen am MixRack und an der Konsole. Weitere Expander können per DX Link-Karte oder DX Hub eingebunden werden.

Mit Avantis

Zwei DX168 können miteinander gekoppelt und direkt an den Avantis-SLink-Port angeschlossen werden. Darüber hinaus lassen sich via DX Link-Karte und/oder DX Hubs bis zu 16 DX168-Einheiten in ein Avantis-System integrieren.

Mit SQ

Zwei DX168-Expander können miteinander gekoppelt und direkt an den SQ-SLink-Port angeschlossen werden. Optional stellt eine SLink-Karte für SQ-Systeme weitere Anschlussmöglichkeiten bereit. Bei weiter verteilten Systemen können über einen DX Hub bis zu 8 zusätzliche DX168-Einheiten integriert und frei auf die 48 SQ-Eingangskanäle verteilt werden.

Mit AHM-64

Zwei DX168-Expander können miteinander gekoppelt und direkt an den AHM-64-SLink-Port angeschlossen werden. Via DX Hubkönnen außerdem bis zu 8 DX168-Expander in ein AHM-64-System integriert und frei auf die 64 Eingangskanäle verteilt werden.
