XONE:24C

Vista general

Mezclador analógico de 2+1 canales para DJ, con interface Audio/MIDI

Xone:24C es un mezclador DJ híbrido compacto de 2+1 canales que combina la calidad sonora analógica con una flexible conectividad digital.
Creado sobre las bases establecidas por el modelo totalmente analógico Xone:24, el Xone:24C incorpora un interface USB-C de alta calidad y un hub (distribuidor) USB alimentado para una integración sencilla con sistemas DVS, retransmisiones en streaming y configuraciones de producción.

Diseñado para espacios reducidos, configuraciones domésticas o sistemas móviles, el Xone:24C ofrece las mismas herramientas esenciales presentes en los modelos insignia de la gama Xone, incluyendo el filtro Xone y el mini InnoFADER, en un formato compacto y accesible. Tanto si estás aprendiendo tu oficio, actuando en directo, escuchando en casa o creando en el estudio, el Xone:24C te brinda una vía de acceso sin concesiones al universo Xone.

En el corazón del Xone:24C se encuentra la ruta de señal totalmente analógica, meticulosamente diseñada para ofrecer la claridad, la calidez y la pegada que definen el característico sonido Xone.

Un par de preamplificadores RIAA de alta ganancia y bajo ruido garantiza una reproducción fiel de las fuentes de vinilo, mientras que las entradas Fono/Línea emparejadas permiten conmutar sin interrupciones entre giradiscos y reproductores digitales sin comprometer la estructura de ganancia.

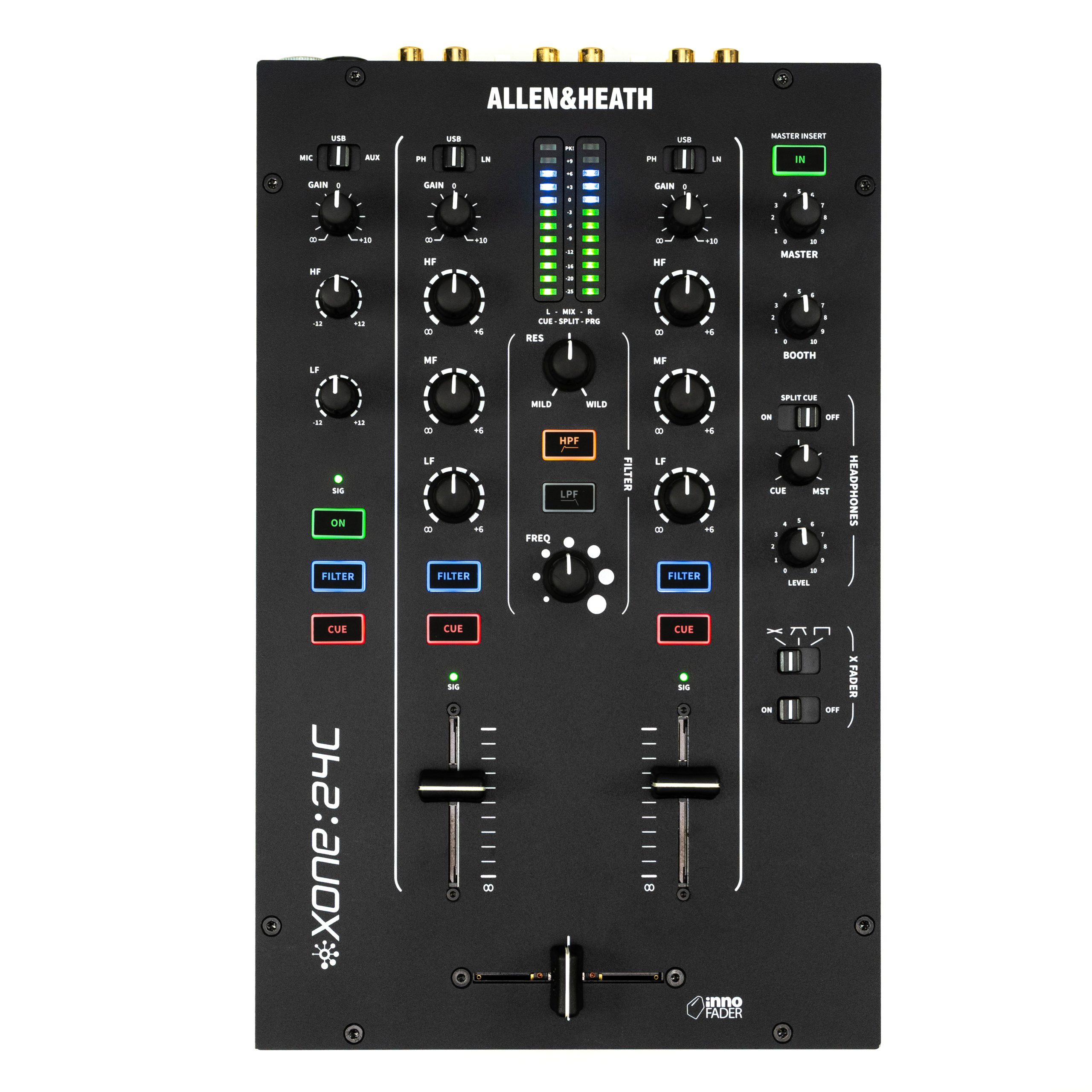

El ecualizador de 3 bandas con corte total te ofrece un control preciso y creativo para esculpir tu mezcla, desde la alternancia de líneas de bajo hasta transiciones expresivas.

La base de todo ello es una suma analógica pura y cuidadosamente ajustada, que proporciona unos graves profundos y potentes junto con unos agudos abiertos y detallados, otorgando a sus mezclas ese sonido profesional y con cuerpo que solo puede lograrse en un mezclador analógico.

Tanto si utilizas vinilos con código de tiempo, transmites sets en directo o integres un DAW, el Xone:24C te ofrece conectividad digital plug-and-play sin renunciar a la inconfundible sensación y al sonido de un auténtico mezclador analógico.

Su interface de audio USB a 96 kHz, de clase estándar que no necesita drivers, ofrece una calidad sonora impecable con tres modos de funcionamiento: Streaming, DAW y DVS Pro, que simplifican la configuración.

Los puertos USB-C con alimentación permiten la conexión de controladores como la serie Xone:K, o de cualquier dispositivo USB-C MIDI/audio compatible que no precise drivers, creando un hub de conexión simple y centralizado

Además, se envían datos MIDI desde los controles principales del mezclador al sistema anfitrión conectado.

El Xone:24C incorpora el icónico Xone:VCF para un modelado sonoro creativo y preciso. Con modos de paso bajo y paso alto, barrido de frecuencia y el reconocido control de resonancia ,desde sutil hasta extremo,, utiliza la misma topología de filtro presente en los mezcladores Xone insignia de Allen & Heath.

El Xone:24C incorpora el crossfader Mini innoFADER, reconocido por DJs de todo el mundo por su respuesta fluida y su durabilidad. Interruptores retroiluminados, una medición precisa y un conjunto de entradas y salidas completo completan un mezclador diseñado para ofrecer un rendimiento fiable, estés donde estés actuando.

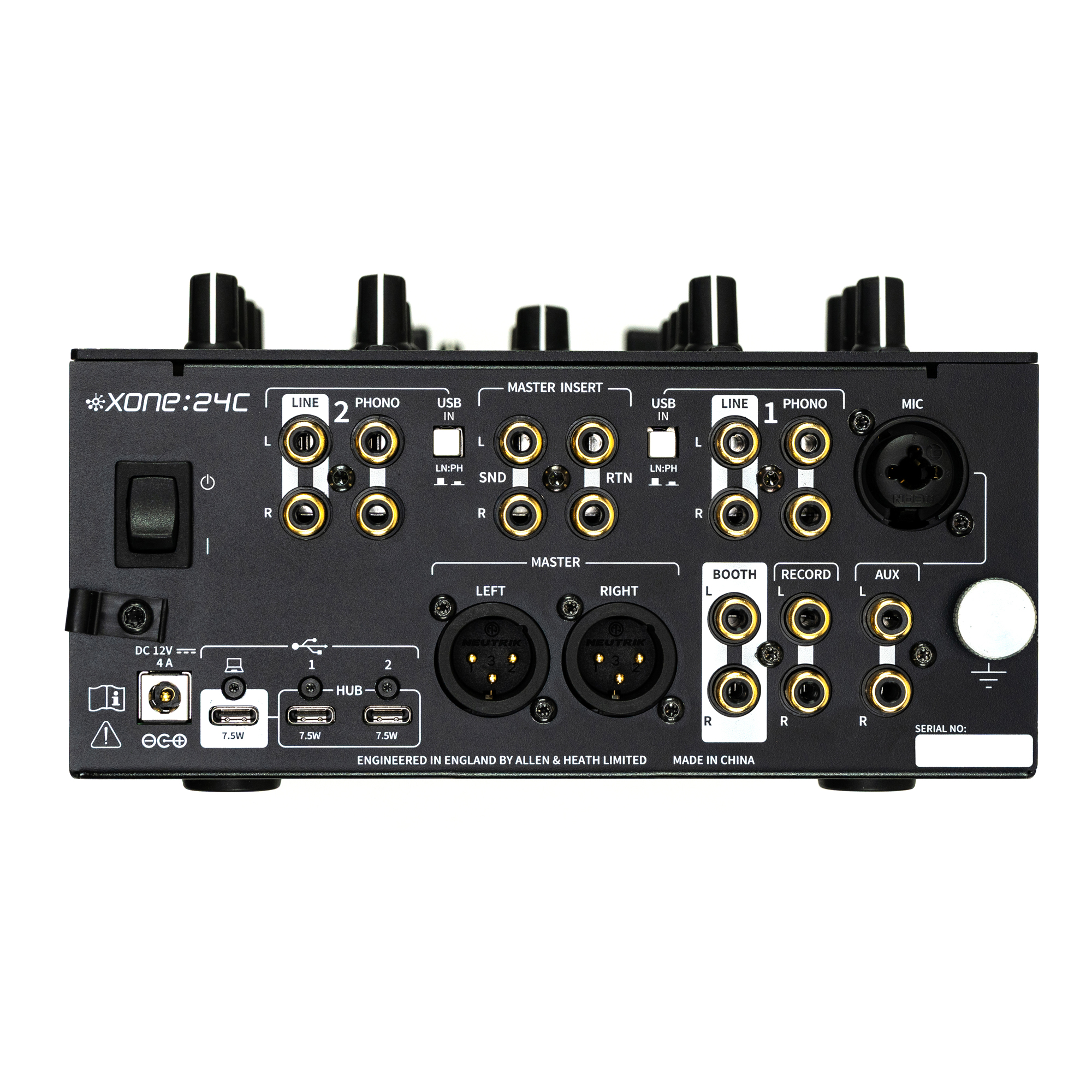

El Xone:24C incorpora un nuevo bucle de efectos Master Insert, que permite una integración sencilla con procesadores externos mediante conexiones de envío/retorno en el panel trasero, facilitando la incorporación de los efectos hardware más utilizados en sus mezclas. En instalaciones, el Master Insert FX puede conectarse a procesadores dinámicos, proporcionando control sobre la salida principal para necesidades de gestión del sistema o del entorno.

Especificaciones

Características Técnicas	• Tipo: Híbrido, Analógico + tarjeta de sonido USB-C interna y hub USB-C de doble puerto • Ruta de señal analógica: o Preamplificador RIAA de bajo ruido y alta ganancia. o Ecualizador de 3 bandas con corte total. o Suma analógica cálida y pura. o Entradas Fono/Línea emparejadas. • Filtro: Xone:VCF clásico (Voltage Controlled Filter). • Crossfader: Mini InnoFADER. • Inserción máster / efectos conmutables. • Interruptores táctiles iluminados con retroiluminación. • Modos Cue con enclavamiento o momentáneos. • Vúmetros cromáticos RGB por canal. • Interface USB-C de audio/MIDI: o Funcionamiento sin necesidad de drivers a 96 kHz / 24 bits (Mac, Windows, iOS). o 3 modos de uso:  Stream  DVS Pro  DAW o Salida MIDI desde: o Mini InnoFADER  Filtro: HPF / LPF y frecuencia  Canal: filtro, cue, faders  Inserción máster In • Hub USB de doble puerto con alimentación. • Canales 2 + 1: o Canal 1 y Canal 2: PHONO/USB/LINE o Canal AUX : MIC/USB/LINE • EQ o EQ: 3 bandas con corte total, -∞/+6dBu (canal 1 y canal 2) o Agudos: 3.5kHz o Medios: 1.1kHz o Graves: 500Hz o 2 bandas: +/- 12dBu (canal auxiliar) o Agudos: 900Hz o Graves: 750Hz • Entradas de Línea: 3 x RCA estéreo (Canal 1 y Canal 2 + canal AUX) • Entradas Fono: 2 x RCA estéreo (Canal 1 y Canal 2) • Entrada Mic: 1 x Combi (XLR + TRS) • Salida Master: 1 x XLR estéreo (Balanceado) • Salida Cabina (Booth): 1 x RCA estéreo (no balanceado) • Salida Grabación: 1 x RCA estéreo (no balanceado) • Master Insert: 1 x RCA estéreo, MASTER INSERT FX Loop • E/S Envío / Retorno: 1 x Stereo RCA MASTER INSERT Send, 1 x Stereo RCA MASTER INSERT Return • FX Send: MASTER INSERT IN • Filtro o 1 x Filtro Analógico Estéreo Controlado por Tensión o HPF / LPF o Frecuencia y resonancia ajustables o Asignable Canal 1 y Canal 2 + Canal Aux • Auriculares: o 1 x Jack estéreo 6.35mm o 1 x Jack estéreo de 3,5 mm con monitorización dividida (Split Cue) • Faders de canal: 45 mm Linear Voltage Controlled Amplifier • Medidores de canal: LEDs individuales tri color • X-Fader: 45mm Lineal • VCA: mini InnoFADER® • Ajuste curva X-Fader: 2 Tipos (Fast-Cut/Blend) • Tarjeta de sonido interno o 6 Canales ¦ 32 bit / 96kHz ¦ USB 2.0 o 3 x Entradas estéreo (CH1/CH2/Master) ¦ 3 x salidas estéreo (CH1/CH2/Aux CH) • Asignable MIDI: SI, MIDI CC: Faders CH1 y CH2, Crossfader, VCF FREQ NOTE ON/NOTE OFF: CUE, FILTER, HPF, LPF, MASTER INSERT IN • Salida MIDI o 1 x Puerto USB Host (Tipo C) o 2 x Puertos USB Hub: Solo Hub-a-Host / Host-a-Hub (Tipo C) • Terminales puesta a tierra: 1 • Fuente de alimentación o Corriente de red eléctrica DC: 100 a 240V AC 50/60Hz o Consumo: 35 W máx. o Entrega de alimentación USB: USB Host 7.5W (Tipo C) ¦ USB Hub 2 x 7.5W (Tipo C) • Adaptador red eléctrica: Conector 2 pin DC con pinza para cable • Niveles de salida; Nom / Max o Master Mix: + 4dBu / +22dBu o Booth: 0dBu / +18dBu o Inserción envío Master: – 2dBu / +18dBu o RCA de grabación: – 10dBV / + 8dBV • Techo dinámico interno canales: +18dB • Respuesta en frecuencia entrada Línea a salida Master: +/-0.5dB desde 20Hz a 30kHz • Distorsión: Típica 0.01% @ 1kHz 0dBu • Diafonía entre canales: < -85dB @1kHz +10dBu • Ruido residual o Mezcla Master: -93dBu o Booth (cabina): -93dBu • Ruido Mezcla o Mezcla Master: -83dBu o Booth (cabina): -83dBu o RCA Grabación: -83dBu • Ganancia Mic: +40dB, EIN = -115dB (@ 40dB ganancia con fuente de 150R) • Ganancia RIAA: +42dB @ 1kHz (6mV RMS= 0VU @ 1kHz) • Medidores Master: 12 LED -25dBu a +12dBu • Medidor canal: o LEDs tricolor individuales o VERDE - 25dBu a 0dBu o AZUL > 0dBu a +12dBu o ROJO > 12dBu • EQ canal o LF: 500Hz o MF: 1.1kHz o HF: 3.5kHz o +6dB relace hasta ‘Total Kill’. o Atenuación Total Kill: -75dB • EQ canal Auxiliar o LF: 750Hz o HF: 900Hz o +/- 12dBu • Fader de canal de 45 mm, control mediante amplificador controlado por tensión (VCA), atenuación < –90 dB @ 1 kHz, +10 dBu. • Filtro o Estéreo. Modo Dual. Filtro Analógico Controlado por Tensión. o Respuesta pasa alto y pasa bajo. o Controles de barrido de frecuencia y resonancia. • Especificaciones Arquitectura digital (USB) • 6 canales ¦ compatible con 24 bits/96 kHz ¦ USB 2.0 AUDIO y MIDI E/S 1 x Puerto host: audio full-dúplex Mixer-to-Host ¦ salida MIDI Mixer-to-Host 2 x Puertos de hub: audio y MIDI full-dúplex Host-to-Hub. • - Canales de audio USB o 12 canales: 3 x estéreo IN ¦ 3 x estéreo OUT o 3 modos de operación: STREAM / DVS PRO / DAW. • Alineación analógica/digital: 0 dBu = –15 dBFS • Tamaños de búfer variables compatibles: 32 / 64 / 128 / 256 / 512 / 1024 / 2048 / 4096 / 8192 muestras. • Frecuencias de muestreo compatibles: 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz • Profundidades de bit compatibles: 16 bit / 24 bit • Dimensiones desembalado (Alto x Ancho x Fondo): 108 mm x 190 mm x 314 mm • Dimensiones embalado (Alto x Ancho x Fondo): 210 mm x 310 mm x 400 mm • Peso desembalado: 2,8 kg • Peso embalado: 4 kg

Características Técnicas

• Tipo: Híbrido, Analógico + tarjeta de sonido USB-C interna y hub USB-C de doble puerto • Ruta de señal analógica: o Preamplificador RIAA de bajo ruido y alta ganancia. o Ecualizador de 3 bandas con corte total. o Suma analógica cálida y pura. o Entradas Fono/Línea emparejadas. • Filtro: Xone:VCF clásico (Voltage Controlled Filter). • Crossfader: Mini InnoFADER. • Inserción máster / efectos conmutables. • Interruptores táctiles iluminados con retroiluminación. • Modos Cue con enclavamiento o momentáneos. • Vúmetros cromáticos RGB por canal. • Interface USB-C de audio/MIDI: o Funcionamiento sin necesidad de drivers a 96 kHz / 24 bits (Mac, Windows, iOS). o 3 modos de uso:  Stream  DVS Pro  DAW o Salida MIDI desde: o Mini InnoFADER  Filtro: HPF / LPF y frecuencia  Canal: filtro, cue, faders  Inserción máster In • Hub USB de doble puerto con alimentación. • Canales 2 + 1: o Canal 1 y Canal 2: PHONO/USB/LINE o Canal AUX : MIC/USB/LINE • EQ o EQ: 3 bandas con corte total, -∞/+6dBu (canal 1 y canal 2) o Agudos: 3.5kHz o Medios: 1.1kHz o Graves: 500Hz o 2 bandas: +/- 12dBu (canal auxiliar) o Agudos: 900Hz o Graves: 750Hz • Entradas de Línea: 3 x RCA estéreo (Canal 1 y Canal 2 + canal AUX) • Entradas Fono: 2 x RCA estéreo (Canal 1 y Canal 2) • Entrada Mic: 1 x Combi (XLR + TRS) • Salida Master: 1 x XLR estéreo (Balanceado) • Salida Cabina (Booth): 1 x RCA estéreo (no balanceado) • Salida Grabación: 1 x RCA estéreo (no balanceado) • Master Insert: 1 x RCA estéreo, MASTER INSERT FX Loop • E/S Envío / Retorno: 1 x Stereo RCA MASTER INSERT Send, 1 x Stereo RCA MASTER INSERT Return • FX Send: MASTER INSERT IN • Filtro o 1 x Filtro Analógico Estéreo Controlado por Tensión o HPF / LPF o Frecuencia y resonancia ajustables o Asignable Canal 1 y Canal 2 + Canal Aux • Auriculares: o 1 x Jack estéreo 6.35mm o 1 x Jack estéreo de 3,5 mm con monitorización dividida (Split Cue) • Faders de canal: 45 mm Linear Voltage Controlled Amplifier • Medidores de canal: LEDs individuales tri color • X-Fader: 45mm Lineal • VCA: mini InnoFADER® • Ajuste curva X-Fader: 2 Tipos (Fast-Cut/Blend) • Tarjeta de sonido interno o 6 Canales ¦ 32 bit / 96kHz ¦ USB 2.0 o 3 x Entradas estéreo (CH1/CH2/Master) ¦ 3 x salidas estéreo (CH1/CH2/Aux CH) • Asignable MIDI: SI, MIDI CC: Faders CH1 y CH2, Crossfader, VCF FREQ NOTE ON/NOTE OFF: CUE, FILTER, HPF, LPF, MASTER INSERT IN • Salida MIDI o 1 x Puerto USB Host (Tipo C) o 2 x Puertos USB Hub: Solo Hub-a-Host / Host-a-Hub (Tipo C) • Terminales puesta a tierra: 1 • Fuente de alimentación o Corriente de red eléctrica DC: 100 a 240V AC 50/60Hz o Consumo: 35 W máx. o Entrega de alimentación USB: USB Host 7.5W (Tipo C) ¦ USB Hub 2 x 7.5W (Tipo C) • Adaptador red eléctrica: Conector 2 pin DC con pinza para cable • Niveles de salida; Nom / Max o Master Mix: + 4dBu / +22dBu o Booth: 0dBu / +18dBu o Inserción envío Master: – 2dBu / +18dBu o RCA de grabación: – 10dBV / + 8dBV • Techo dinámico interno canales: +18dB • Respuesta en frecuencia entrada Línea a salida Master: +/-0.5dB desde 20Hz a 30kHz • Distorsión: Típica 0.01% @ 1kHz 0dBu • Diafonía entre canales: < -85dB @1kHz +10dBu • Ruido residual o Mezcla Master: -93dBu o Booth (cabina): -93dBu • Ruido Mezcla o Mezcla Master: -83dBu o Booth (cabina): -83dBu o RCA Grabación: -83dBu • Ganancia Mic: +40dB, EIN = -115dB (@ 40dB ganancia con fuente de 150R) • Ganancia RIAA: +42dB @ 1kHz (6mV RMS= 0VU @ 1kHz) • Medidores Master: 12 LED -25dBu a +12dBu • Medidor canal: o LEDs tricolor individuales o VERDE - 25dBu a 0dBu o AZUL > 0dBu a +12dBu o ROJO > 12dBu • EQ canal o LF: 500Hz o MF: 1.1kHz o HF: 3.5kHz o +6dB relace hasta ‘Total Kill’. o Atenuación Total Kill: -75dB • EQ canal Auxiliar o LF: 750Hz o HF: 900Hz o +/- 12dBu • Fader de canal de 45 mm, control mediante amplificador controlado por tensión (VCA), atenuación < –90 dB @ 1 kHz, +10 dBu. • Filtro o Estéreo. Modo Dual. Filtro Analógico Controlado por Tensión. o Respuesta pasa alto y pasa bajo. o Controles de barrido de frecuencia y resonancia. • Especificaciones Arquitectura digital (USB) • 6 canales ¦ compatible con 24 bits/96 kHz ¦ USB 2.0 AUDIO y MIDI E/S 1 x Puerto host: audio full-dúplex Mixer-to-Host ¦ salida MIDI Mixer-to-Host 2 x Puertos de hub: audio y MIDI full-dúplex Host-to-Hub. • - Canales de audio USB o 12 canales: 3 x estéreo IN ¦ 3 x estéreo OUT o 3 modos de operación: STREAM / DVS PRO / DAW. • Alineación analógica/digital: 0 dBu = –15 dBFS • Tamaños de búfer variables compatibles: 32 / 64 / 128 / 256 / 512 / 1024 / 2048 / 4096 / 8192 muestras. • Frecuencias de muestreo compatibles: 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz • Profundidades de bit compatibles: 16 bit / 24 bit • Dimensiones desembalado (Alto x Ancho x Fondo): 108 mm x 190 mm x 314 mm • Dimensiones embalado (Alto x Ancho x Fondo): 210 mm x 310 mm x 400 mm • Peso desembalado: 2,8 kg • Peso embalado: 4 kg
