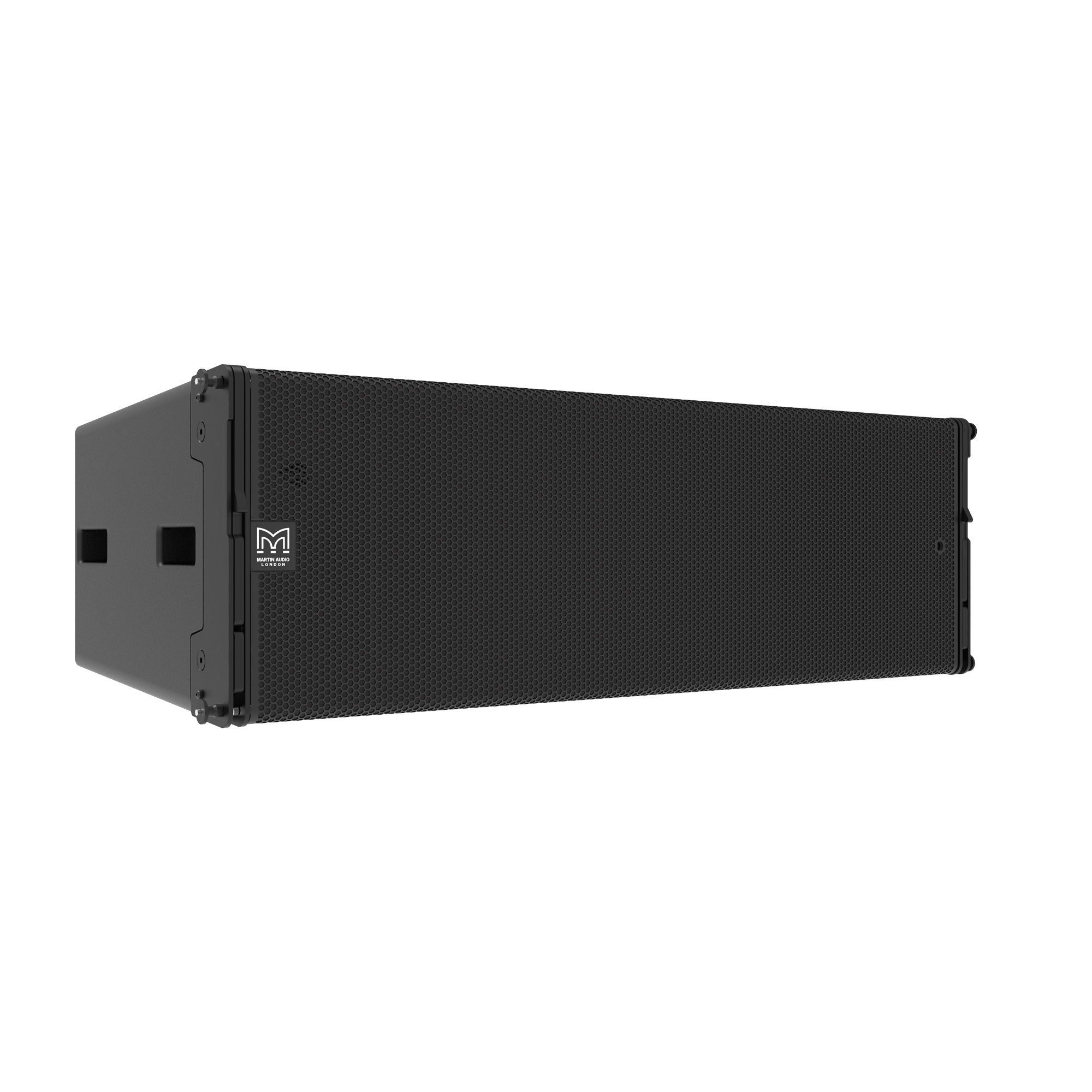

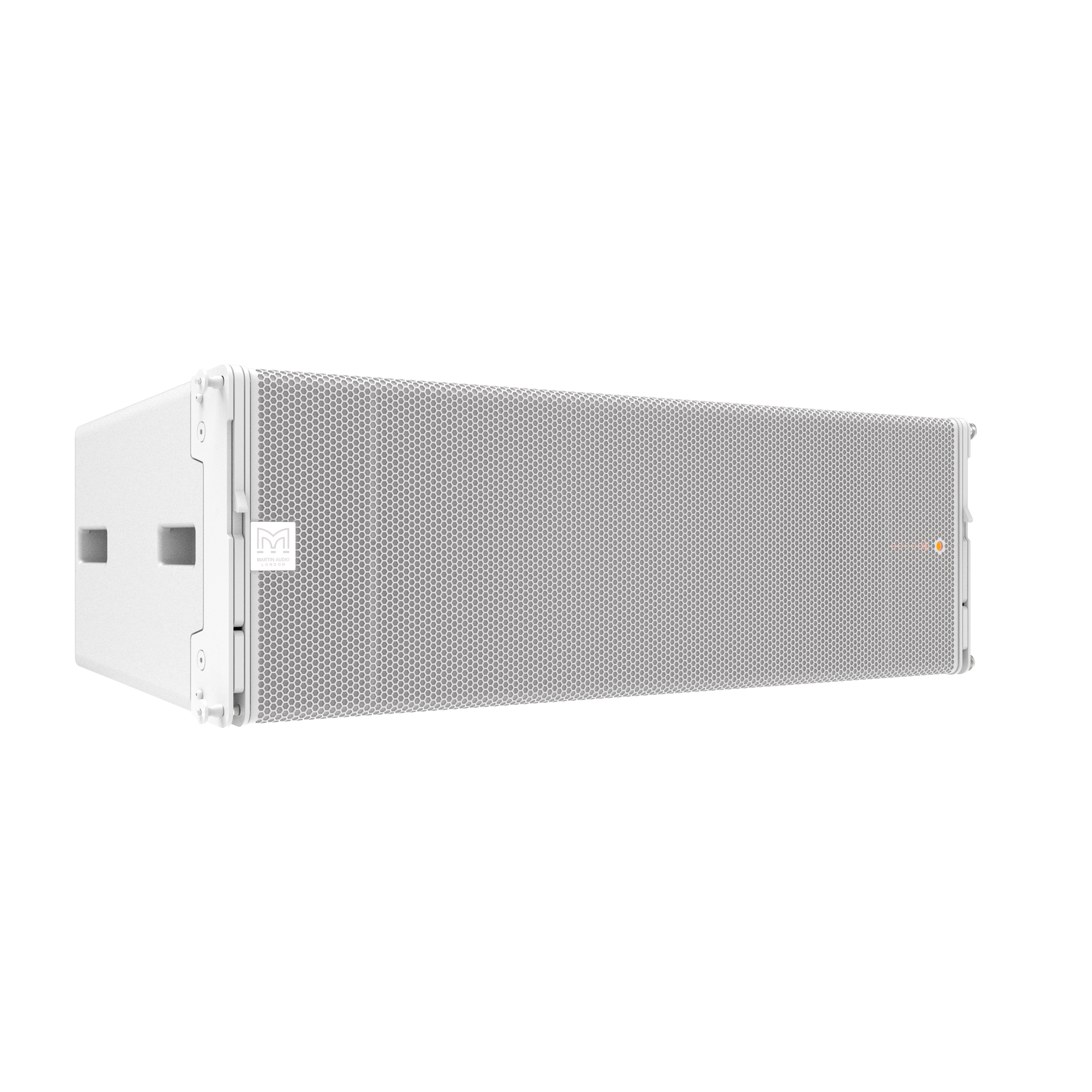

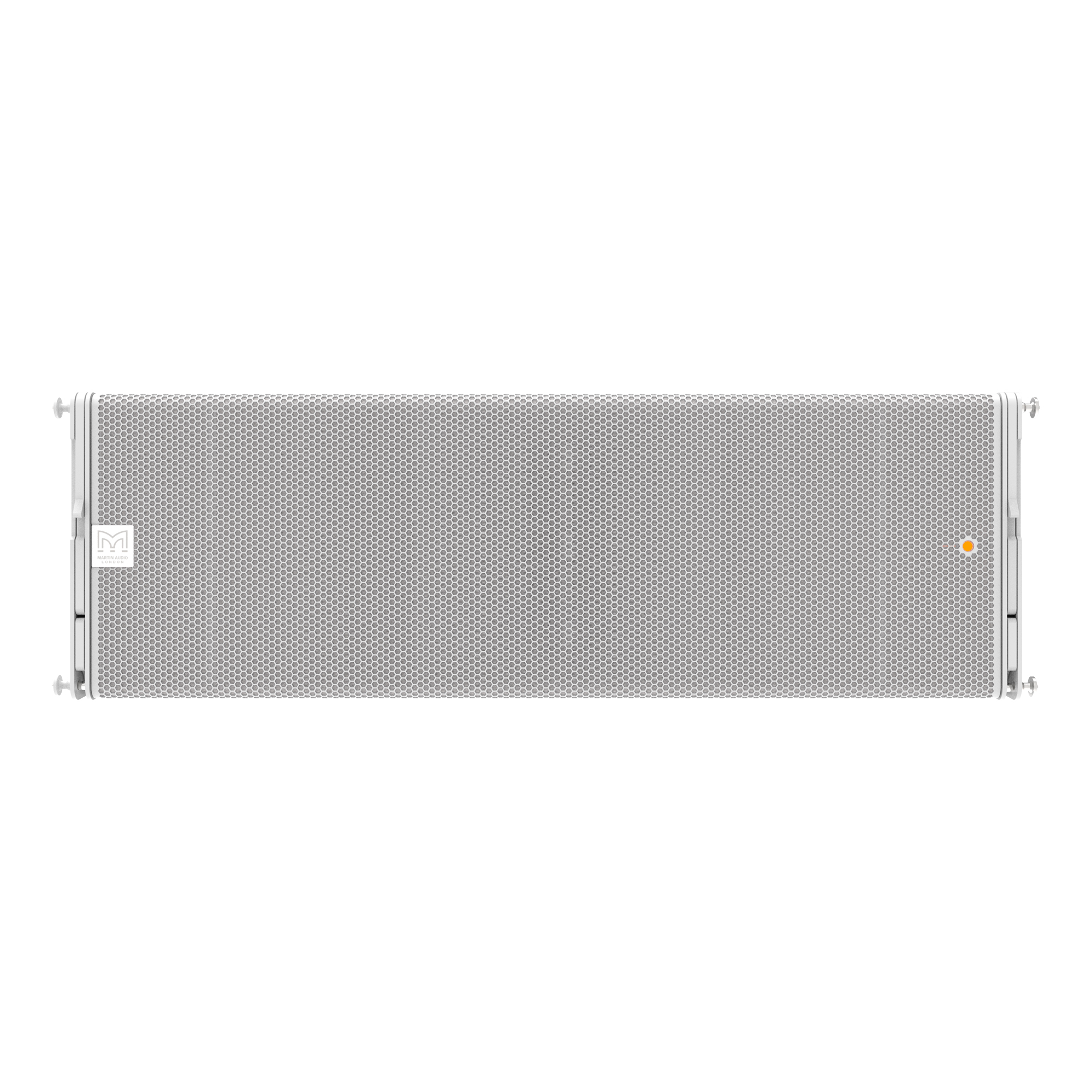

WPL

Elemento array biamplificado, tres vías

Los sistemas Wavefront Precision ofrecen una calidad sonora, una consistencia de cobertura y un nivel de control inigualables dentro de un paquete asequible. Wavefront Precision Longbow (WPL) traslada este alto rendimiento y control a aplicaciones de gran formato tanto en gira como en instalación fija, desde conciertos en estadios y festivales al aire libre hasta arenas de alta especificación y templos religiosos.

WPL está concebido como un sistema completo que integra amplificadores multicanal externos iKON®, el software de optimización automatizada DISPLAY™ y la plataforma de control VU-NET™. Esto garantiza que los arrays WPL rindan de forma predecible y sin esfuerzo hasta su máximo diseño, asegurando además la compatibilidad con otros sistemas WPL en todo el mundo.

WPL es un line array de gran formato capaz de ofrecer un nivel de salida excepcional en relación con su tamaño y peso contenidos. Se trata de un sistema de tres vías en configuración biamplificada cuyo elevado rendimiento se logra gracias al uso de la reconocida tecnología de carga por bocina de Martin Audio en todas las bandas de frecuencia, incrementando la eficiencia tanto en graves como en medios y altas frecuencias.

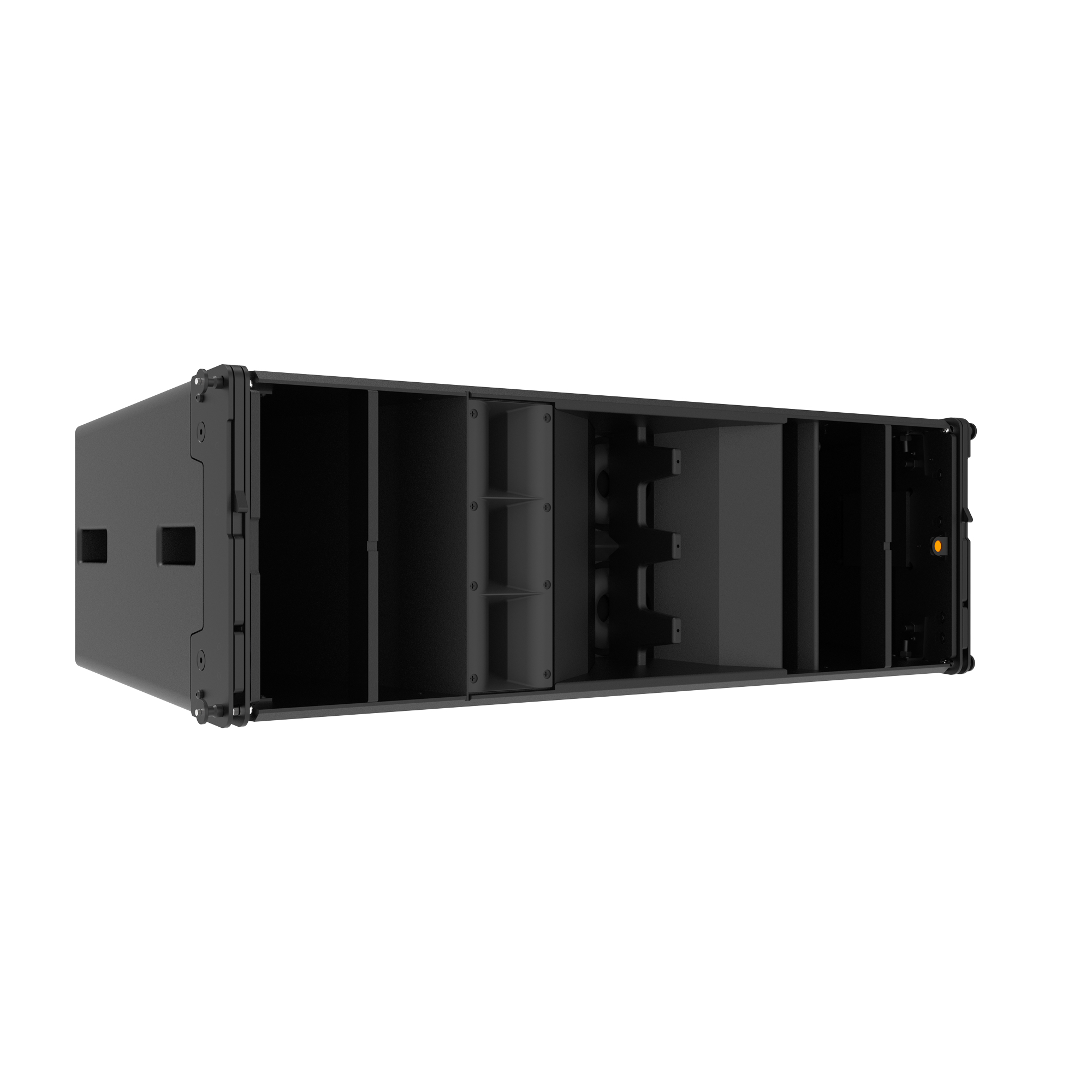

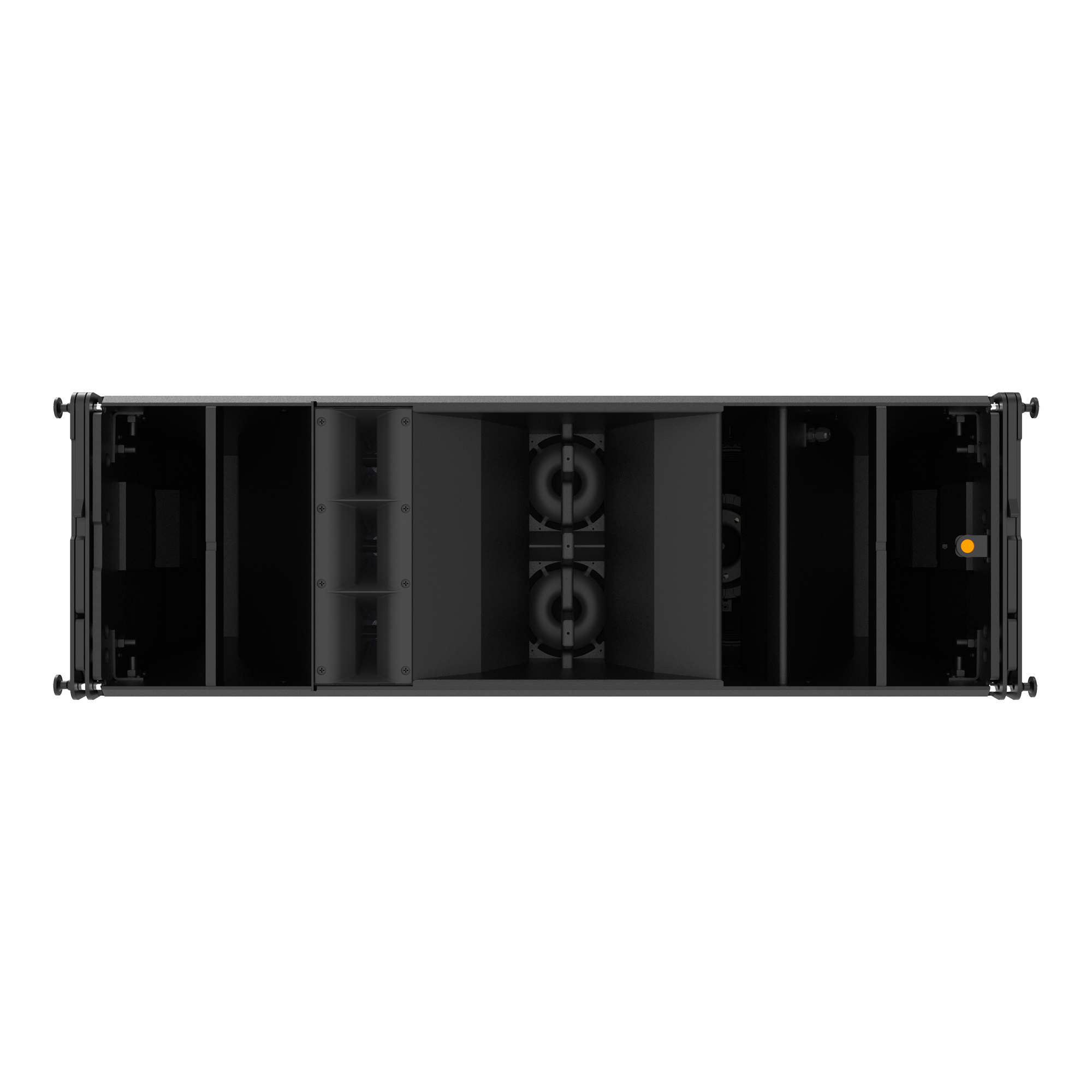

Incorpora 2 transductores de 12” (300 mm) con carga híbrida Hybrid® horn/reflex, 2 de 6,5” (165 mm) de cono acoplados a una bocina de medios que cubre el rango vocal desde 300 Hz hasta más de 4 kHz, y 3 motores de HF con salida de 1” (25 mm) que operan a partir de 4 kHz. Cada sección integra técnicas innovadoras de carga por bocina y refinamientos que elevan el rendimiento acústico del WPL a un nivel superior, tanto en términos de nivel de salida como en la suavidad y uniformidad del patrón de cobertura horizontal de 90° en medios y altas frecuencias.

Desde el punto de vista sonoro, el ejemplar patrón de dispersión horizontal del WPL se traduce en una respuesta en frecuencia extraordinariamente uniforme fuera de eje, con variaciones mínimas respecto a la respuesta en eje.

Los niveles máximos de salida pico de las secciones de graves, medios y agudos son 139 dB, 140 dB y 145 dB por recinto a 1 metro, respectivamente, lo que garantiza que un array WPL satisfaga los requisitos más exigentes de alcance y claridad en grandes recintos y eventos al aire libre.

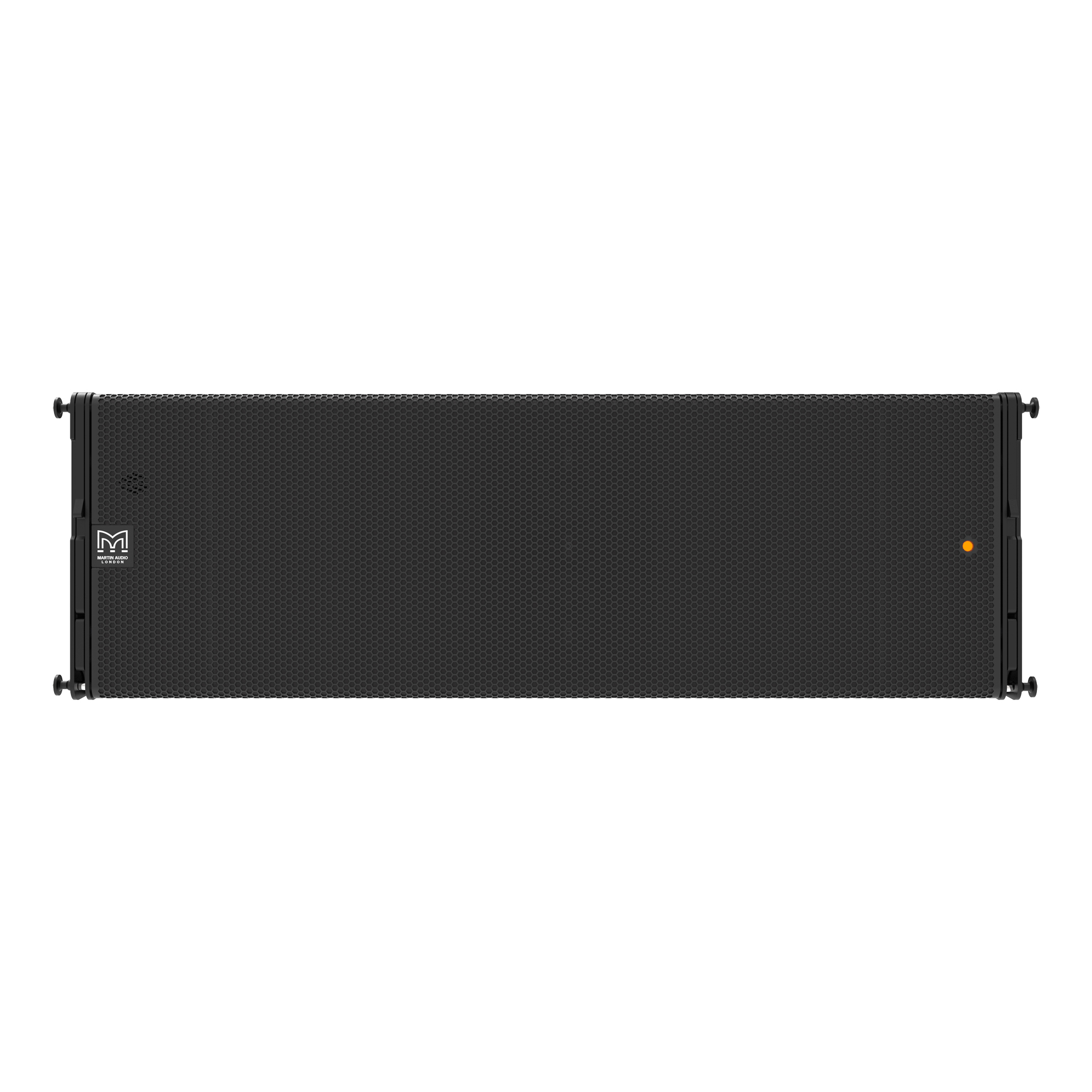

Desde el 2º trimestre de 2026 los recintos Wavefront Precision cuentan con grado de protección IP54 e incorporan mejoras en los métodos constructivos, pintura y elementos metálicos para aumentar su durabilidad. Asimismo, integran un indicador LED que puede activarse mediante el software VU-NET para identificar la ubicación de cada recinto dentro del sistema.

Con un rendimiento sin precedentes, inherente al diseño acústico de WPL, la resolución escalable ofrece una gran nivel de versatilidad en cuanto al modo como el array WPL es amplificado y optimizado. Cuanto mayor sea el número de recintos individuales utilizados, el software DISPLAY afinará con mayor precisión la cobertura del array, su consistencia y la capacidad de control dentro del recinto. Las ventajas que ofrece una mayor resolución sobre un line array uniformemente amplificado son muy significativas, ya que las respuestas de frecuencia del frente a la parte posterior permanecen íntimamente alineadas, con una reducción de potencia en la parte posterior del array.

Un array formado por 12 recintos, biamplificado, con un crossover pasivo de medios / agudos, puede ser amplificado, o bien por medio de 3 amplificadores iK42 (resolución de dos cajas) o por 6 amplificadores iK42 (resolución de una caja). Con el número de amplificadores determinados para satisfacer las necesidades del recinto, la aplicación y el presupuesto, las ventajas de la resolución escalable son claras:

• Diseño del sistema que encaje con los objetivos de presupuesto
• Implementación dinámica dentro de un lugar o sitio donde el PA principal se maneja con más canales amplificadores que los necesarios para retardos
• Precio adaptable de los alquileres, basándose en la dinámica del evento y los recursos del cliente

Para instalaciones especiales que requieren de la máxima resolución, es posible anular el crossover pasivo interno y controlar cada transductor de forma individual.

Este caso de máxima resolución ofrece un control al estilo de MLA, pero con amplificación externa. Es un sistema que muchos instaladores prefieren para implementarlo en grandes instalaciones fijas o estadios.

DISPLAY es una herramienta de predicción y configuración del array extremadamente potente. En lugar de utilizar el modelo geométrico estándar, DISPLAY se basa en un modelo acústico líder de la industria, que ofrece una precisión de +/- 1 dB de los datos medidos, y proporciona una cobertura sin precedentes sobre toda la audiencia, desde el momento de su puesta en funcionamiento.

DISPLAY elimina el proceso de "prueba - error" del proceso de despliegue del array, generando predicciones muy precisas sobre el SPL y la respuesta en frecuencia en todo el recinto, así como proporcionando amplia información sobre el volado, incluyendo análisis mecánico de seguridad. Los parámetros DSP calculados por DISPLAY pueden ser cargados muy fácilmente a los amplificadores iKON por medio de Ethernet, utilizando el software de control y monitorización en tiempo real VU-NET de Martin Audio.

Reduciendo el impacto del sonido en las zonas donde no hay audiencia, las paredes posteriores y los techos, DISPLAY mitiga la influencia negativa de la acústica del recinto, aumentando la claridad y la inteligibilidad. La función Hard Avoid de DISPLAY puede utilizarse también para reducir las fugas de sonido y reducir rápidamente la proyección fuera de los límites del perímetro del festival.

Significativamente, la capacidad de DISPLAY para mantener el sonido dentro de unos límites estrictos mientras maximiza los niveles en la audiencia, puede revitalizar a los eventos al aire libre que anteriormente no se podían realizar.

WPL ha sido diseñado como un sistema completo, con amplificadores multi canal clase D iKON. Para resolución de 1 caja y 2 cajas, el amplificador de 4 canales iK42 proporciona salidas de muy alta potencia e incorpora comunicación Ethernet de alta velocidad para el control y monitorización del sistema a través del software VU-NET de Martin Audio, además de audio digital en red Dante. Con la opción de transmitir audio digital a través de un único cable CAT5, es posible mantener la calidad del sonido incluso con largos cableado; además, la integración con otros dispositivos en el sistema de sonido se realiza de forma directa.

Dado que los amplificadores son externos a los altavoces, la resolución del array puede ser aumentada según sea necesario, simplemente añadiendo más canales de amplificación para amplificar más recintos array de forma independiente, aumentando el nivel de control disponible para que el software DISPLAY pueda ajustar de forma precisa la cobertura y reducir la influencia del recinto. Los amplificadores externos también facilitan el mantenimiento en instalaciones fijas.

La tecnología híbrida combina la eficiencia e impacto de la bocina de graves con la amplitud de extensión de las bajas frecuencias que ofrece un recinto bass réflex. Con una mejora en la eficiencia típica de 48 dB comparado con los diseños de graves de radiación directa, un array WPL ofrece una importante ventaja sobre los arrays de radiación directa cuando proyectan LF a distancia.

La sección LF utiliza dos transductores de 12" (305mm) de carga frontal por dos bocinas hiperbólicas separadas para conseguir la máxima eficiencia, y una cámara posterior réflex. Un puerto abocardado diferencialmente reduce las turbulencias y el ruido del aire.

El espaciado entre las bocas de las bocinas gemelas, lo más alejadas posible dentro del recinto, ayuda al control de directividad a 150Hz, lo que reduce la salida de graves - medios a los lados y la parte posterior del array. Los transductores han sido diseñados para ofrecer una gran excursión, e incorporan bobinas de 3" (75mm), imanes de neodimio y refrigeración por forzado del aire para reducir la compresión de potencia.

La sección de medios -patentada- es un elemento central para conseguir el sonido característico y el espectacular patrón horizontal de WPL. Comparado con los diseños de medios de radiación directa de la competencia, el diseño de la bocina de medios de WPL ofrece como ventajas tanto su capacidad para entregar mayor potencia como su excelente patrón horizontal, que no varía de forma significativa en función de la frecuencia.

Incorporando 2 transductores de cono de 6.5" (165mm) con tapones de fase toroidales, y montados en una bocina de directividad horizontal constante de 90°, La sección de medios cubre la gama entre 300Hz y 4kHZ. las frecuencias fundamentales del rango vocal se reproducen mediante un solo dispositivo y un solo material de diafragma, ofreciendo así una mayor consistencia y claridad frente a los diseños de la competencia que combinan diferentes dispositivos y material de diafragma.

Además, la baja relación de compresión en el cuello de la bocina proporcionada por los tapones de fase toroidales -patentados- reducen la distorsión en comparación con los diseños de bocina de alta compresión, y la guía de onda HiBlade suaviza y mejora la directividad horizontal de la bocina en toda su gama. Los refinamientos técnicos de la bocina de medios contribuyen al potente y uniforme rendimiento en la reproducción de voces que ofrece WPL.

Trabajando desde los 4kHz y hacia arriba, la sección HF de WPL utiliza 3 transductores de compresión de neodimio de 1" (25mm), montados en bocinas individuales con una auténtica característica de directividad horizontal constante de 90°.

Tradicionalmente, la competencia utiliza en los line arrays transductores de compresión de mayor formato que, típicamente, realizan el corte en una octava más baja, dando como resultado mayor distorsión y un sonido más áspero, justo en la zona en la que el oído es más sensible.

En contraste, el alto punto de cruce de 4kHz habilitado por el diseño de bocina de medios, junto con el uso de controladores de diafragma de HF más pequeños, significa que WPL ofrece un sonido de alta frecuencia prístino, con una distorsión mucho menor que los diseños tradicionales, con el beneficio adicional de un extremo superior más amplio, que no se puede alcanzar con los dispositivos de gran formato, que operan en la región de ruptura en el extremo superior de su gama.

Las "cuñas" patentadas en forma de cometa en la garganta de cada bocina aplanan la curvatura del frente de onda para que la sección HF funcione como un verdadero line array.

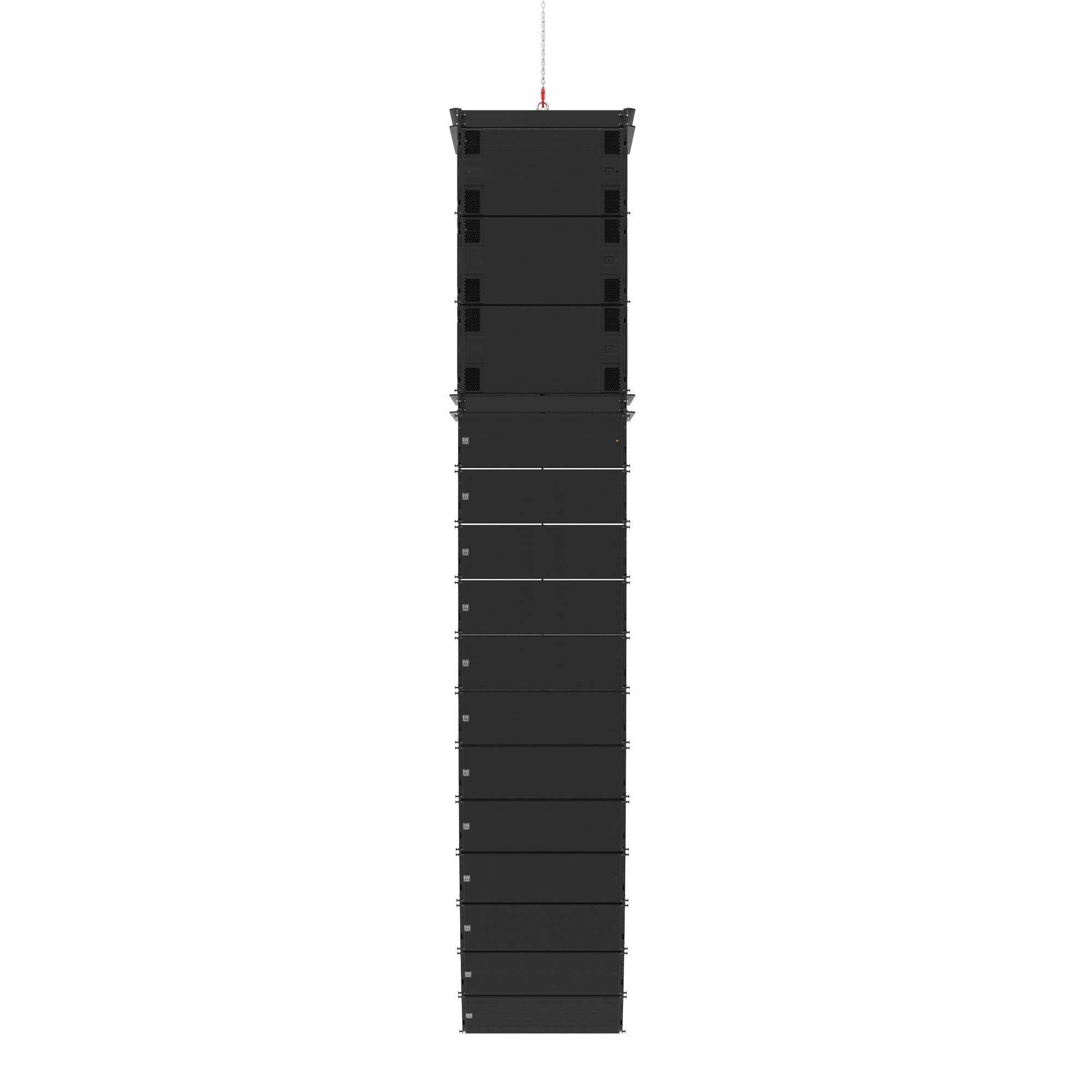

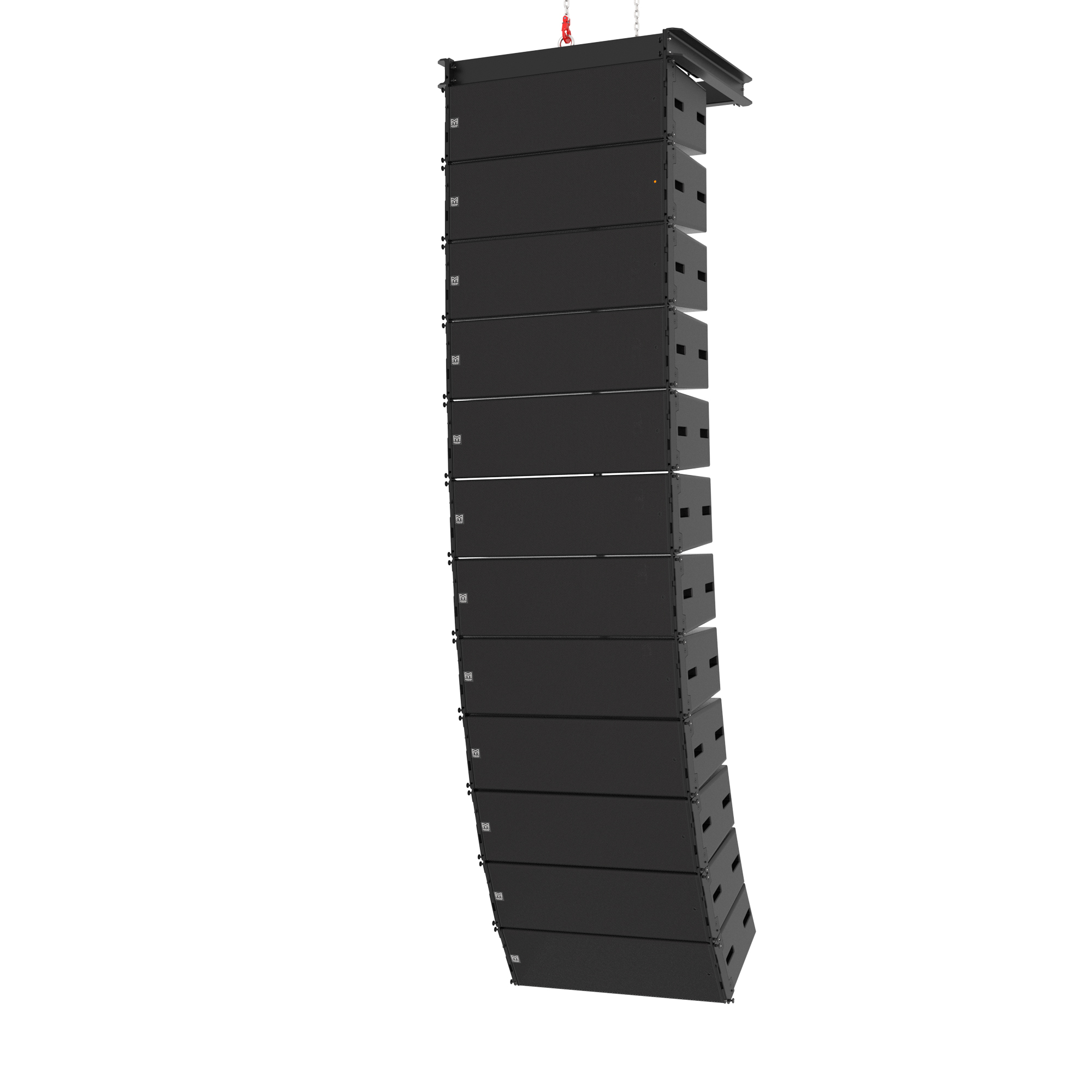

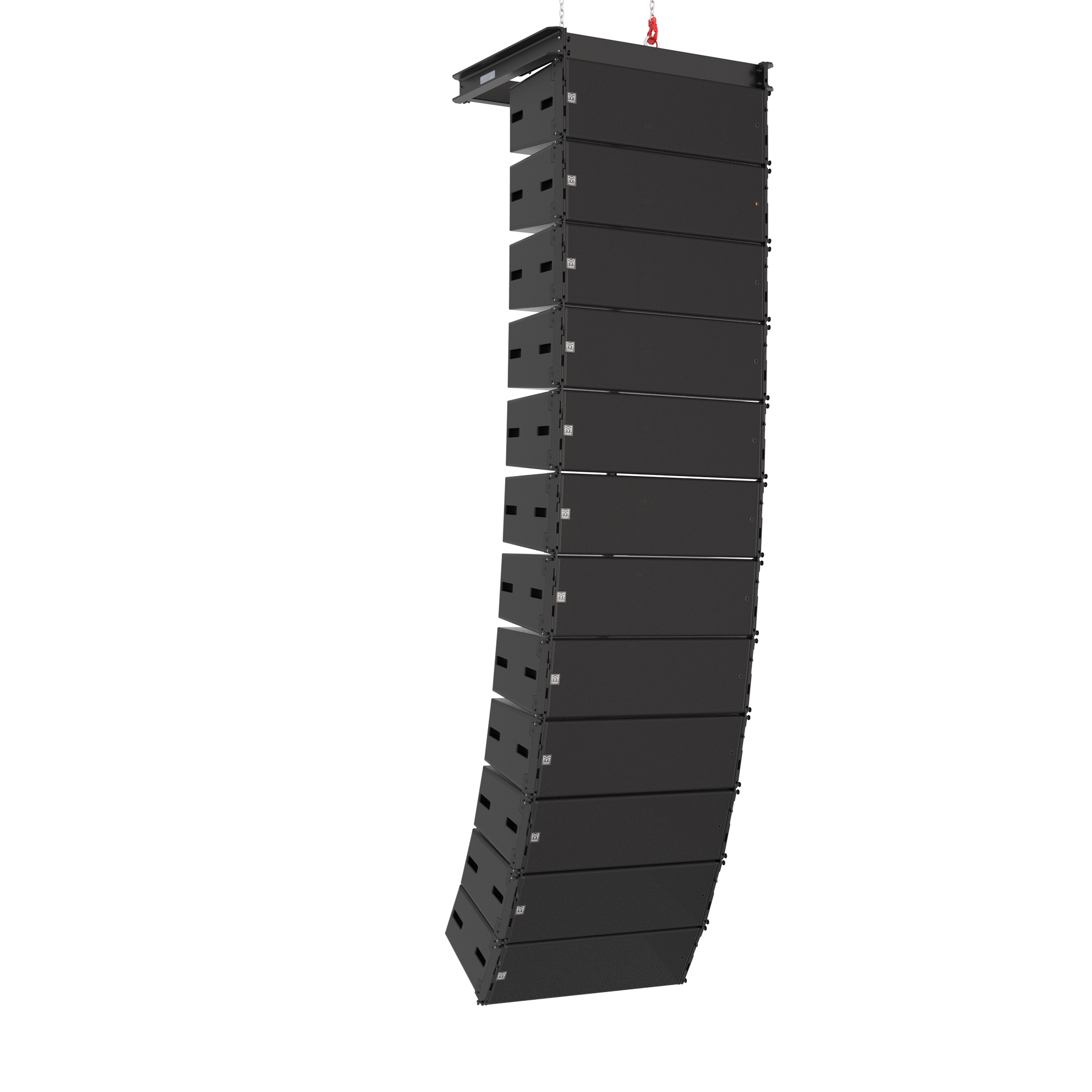

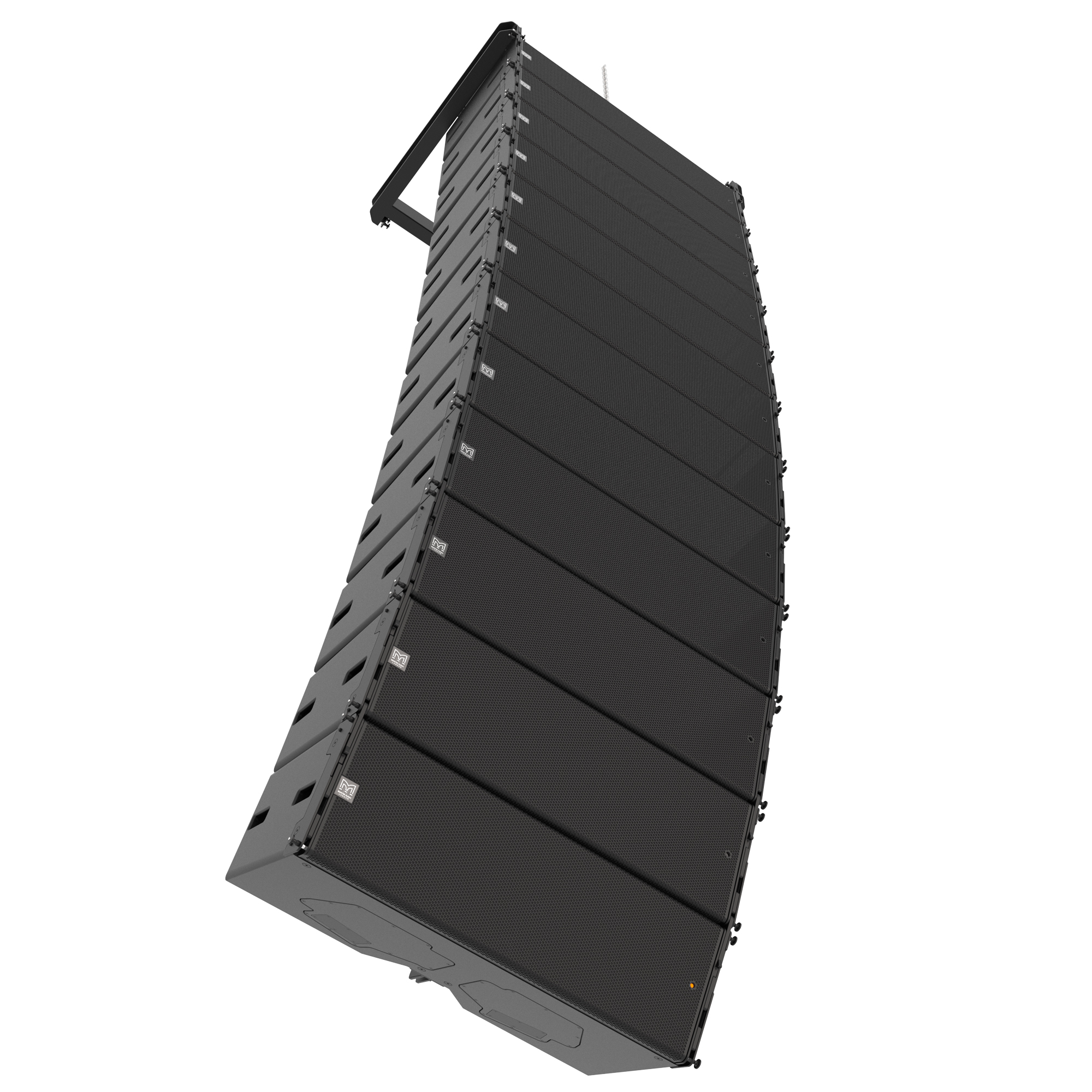

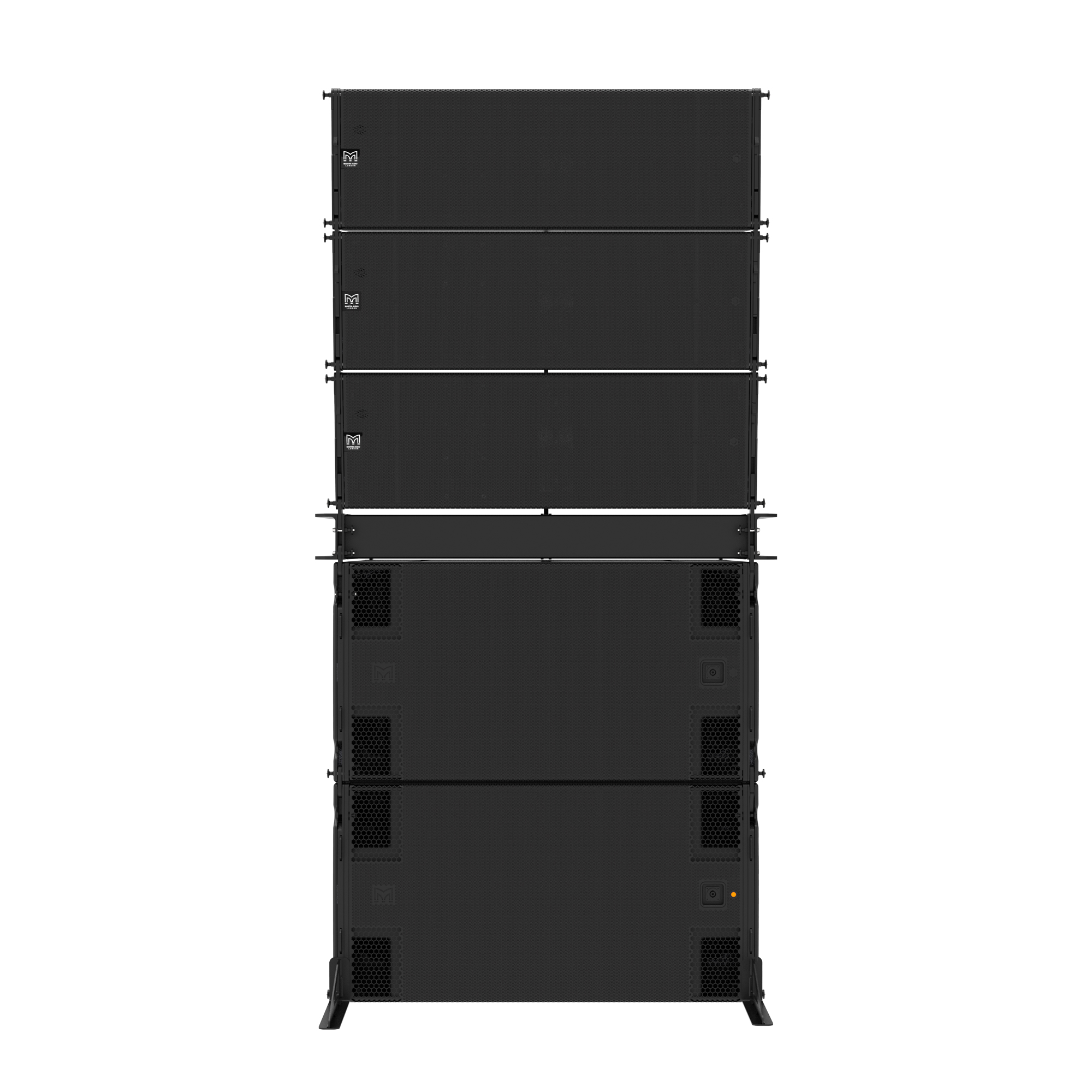

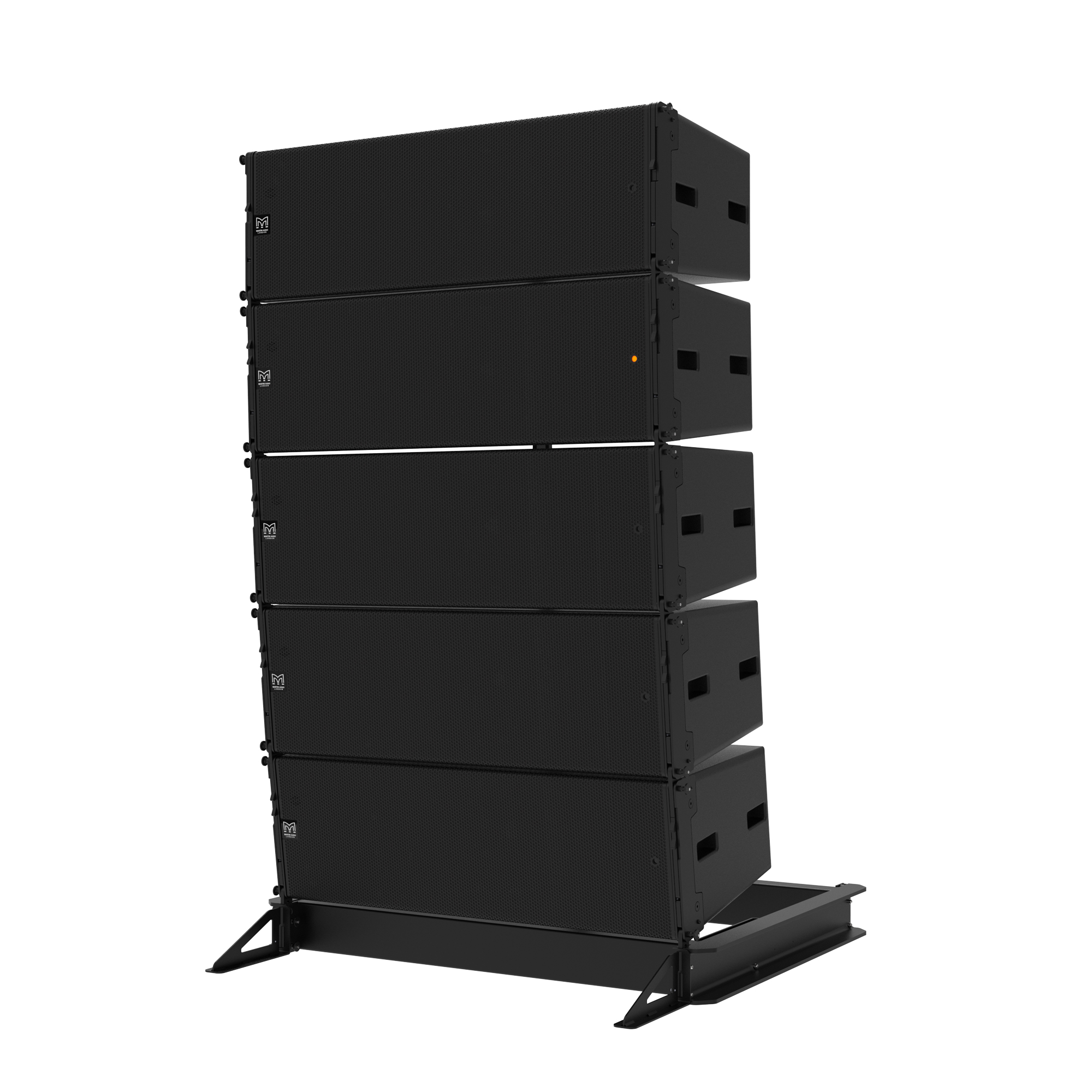

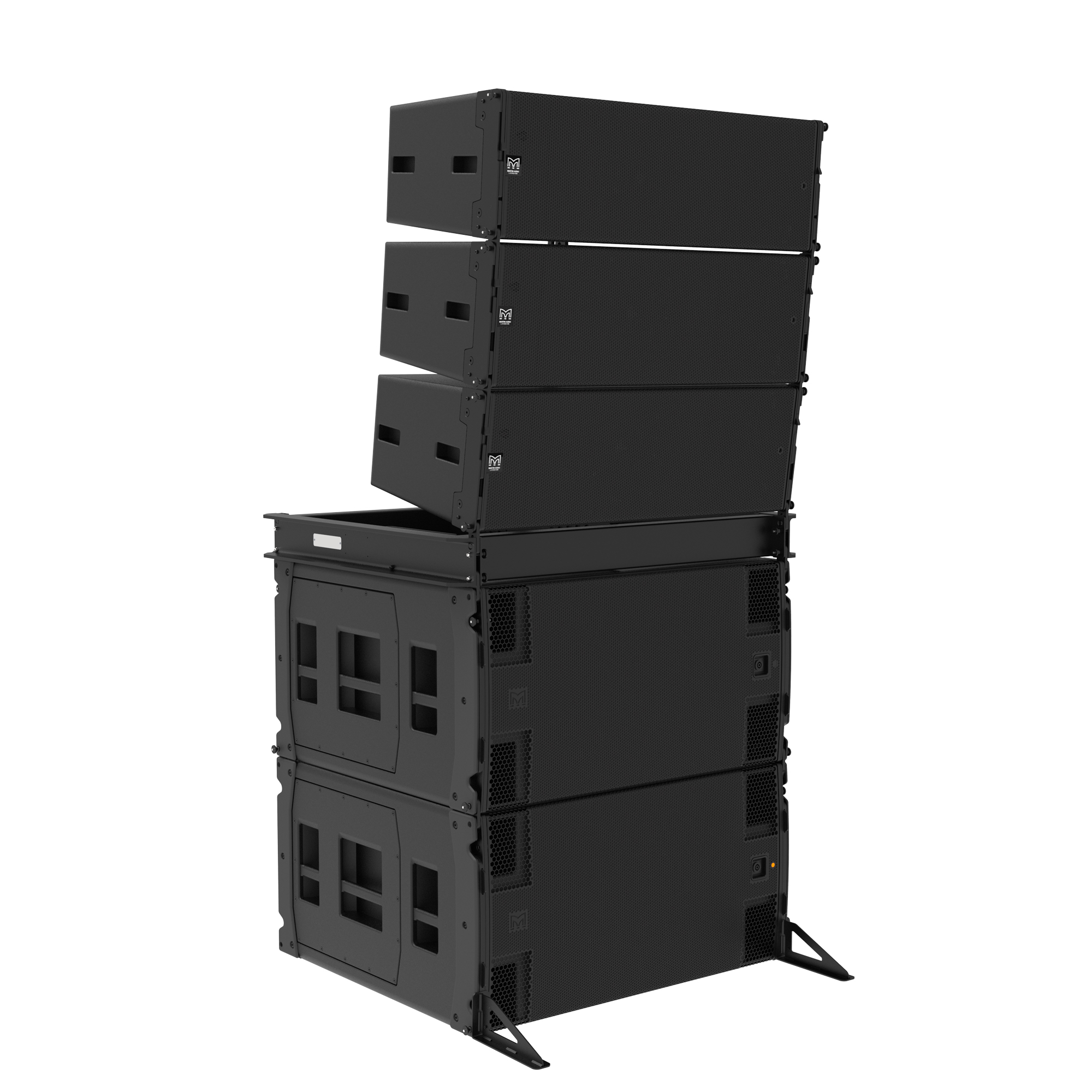

La seguridad, la simplicidad y la velocidad son aspectos esenciales de un sistema de montaje; el sistema de montaje de tres puntos WPL aborda por completo estos aspectos. El diseño de los herrajes permite la suspensión de hasta 24 recintos, mientras que el software DISPLAY calcula los ángulos de separación de 0 ° a 7,5 ° necesarios para producir la cobertura vertical deseada. DISPLAY también determina los límites de seguridad del array y confirma el cumplimiento de normativas específicas de seguridad.

Características Principales

• Line array de gran formato y altas prestaciones
• Diseño basado enteramente en bocinas, con la máxima eficiencia
• Rendimiento sonoro excepcional y característico
• Ejemplar patrón de directividad constante horizontal de 90°
• Amplificación multicanal externa, exclusiva, clase D
• Resolución escalable para un flexible optimización de la cobertura, consistencia y capacidad de control
• Software DISPLAY, líder de la industria, que interactúa con el DSP para conseguir una optimización excepcionalmente precisa
• Sistema de volado rápido, integral, para hasta 24 recintos
• Diseño compacto y ligero, con asas laterales discretas que facilitan su manejo

Aplicaciones

• Sonorización para giras, festivales, estadios y arenas
• Instalación en estadios deportivos
• Instalación en salas de conciertos y templos
