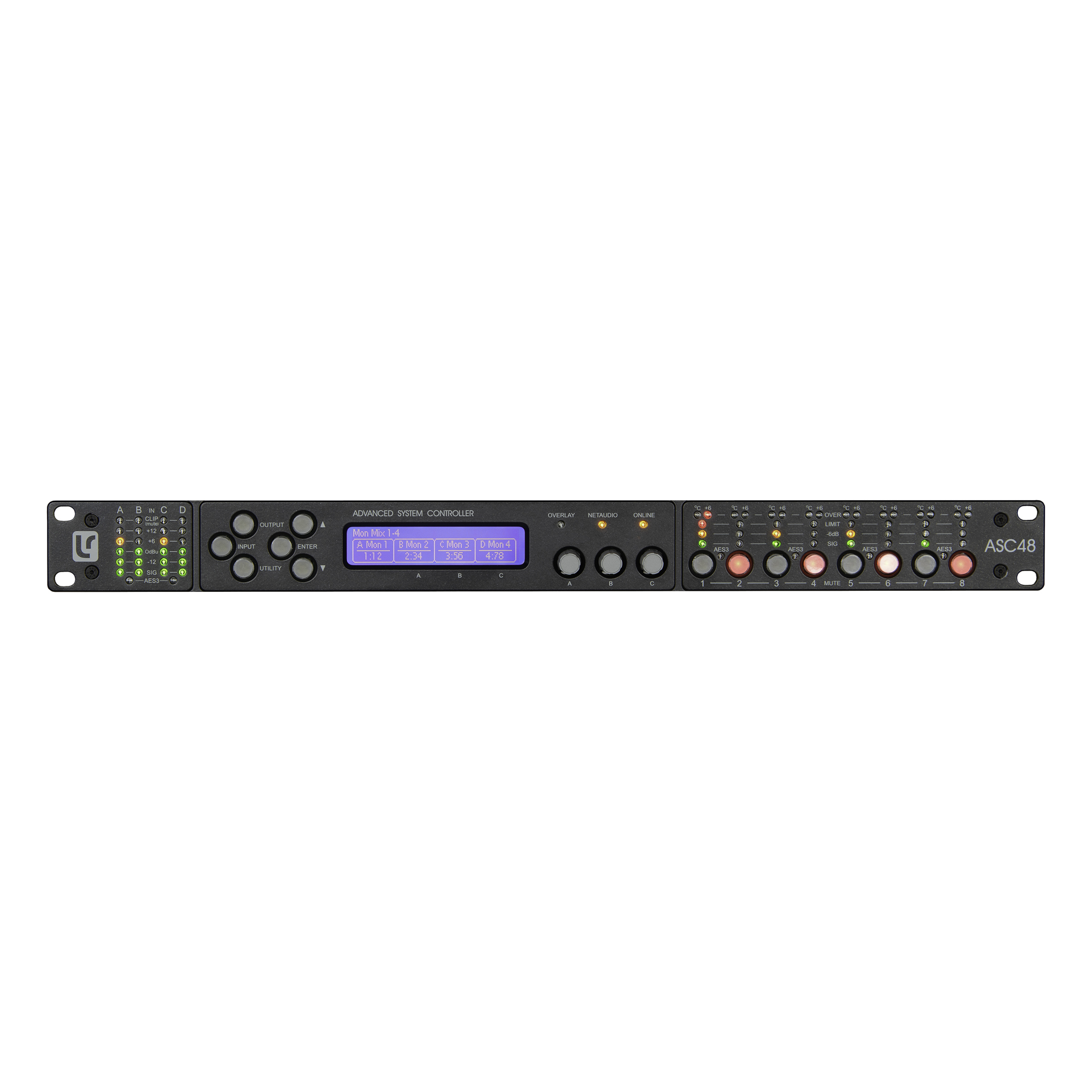

ASC48

Vista general

XiB4

Controlador de sistemas de sonido

El Advanced System Controller de Linea Research es un procesador de señal de alto rendimiento y fácil de usar para sistemas de sonido. Con capacidad para procesar 4 entradas y 8 salidas, aprovecha las últimas tecnologías de conversión de analógico a digital y de procesamiento digital de señales (DSP) para ofrecer un audio impecable que supera con creces al de la competencia.

El avanzado DSP de 96 kHz ofrece una serie de funciones únicas y realmente útiles. Dado que todos los aspectos de los algoritmos del DSP están diseñados y desarrollados internamente por Linea Research, no están disponibles en productos de ningún otro fabricante. Por ejemplo, los filtros de cruce de fase lineal LIR, que son tan fáciles de usar como las formas de filtro más convencionales y tienen menos latencia que los filtros FIR. También destaca el potente conjunto de limitadores VX, que incluye limitación de picos, RMS y excursión, así como limitación multibanda para recintos pasivos de dos vías.

Al admitir entradas analógicas AES3 y Dante™, y disponer de salidas tanto analógicas como AES3, todo ello bajo control remoto total, el ASC48 resulta idóneo para su uso en las aplicaciones más exigentes, especialmente cuando la flexibilidad es fundamental.

Cuando se utiliza como sistema de gestión de altavoces o crossover digital, el ASC48 ofrece prestaciones y un rendimiento de vanguardia; sin embargo, su capacidad para recibir, procesar y transmitir audio sin que este salga del dominio digital convierte al ASC48 en un controlador central ideal para grandes sistemas, incluso cuando se emplean amplificadores con DSP integrado.

Se utiliza Ethernet para el control remoto, mientras que un panel frontal, optimizado para su uso en entornos difíciles, permite el control local completo de todas las funciones. El control a través de la intuitiva aplicación System Engineer de Linea Research ofrece numerosas funciones prácticas que ahorran tiempo, como una gestión muy flexible de los presets y la agrupación superpuesta de silenciamientos, ganancias, retardos y ecualización en todo el sistema.

Cuatro canales de entrada y ocho canales de salida
Rendimiento de audio sin concesiones
Procesamiento de señal digital único y preciso a 96 kHz
Entradas y salidas analógicas y AES3
Control remoto por Ethernet a través de la aplicación para PC «System Engineer» de Linea Research
La interfaz de usuario completa del panel frontal ofrece un manejo local sencillo e intuitivo
El control de terceros a través de puertos de cierre de contacto permite una fácil integración del sistema
Compatible con OEM, con la posibilidad de ocultar parámetros de forma flexible
Diseñado y desarrollado íntegramente por el equipo de desarrollo interno de Linea Research
Fabricado, probado y con asistencia técnica íntegramente en el Reino Unido

Especificaciones

Características Técnicas	Especificaciones generales • Canales de salida de audio: 8 analógicos / 4 estéreo AES3 y 8 Dante™ / AES67 (opción instalada de fábrica) • Canales de entrada de audio: 4 analógicos / 2 estéreo AES3 y 8 Dante™ / AES67 (opción instalada de fábrica) • Procesamiento de señal digital: DSP de alto rendimiento a 96 kHz en todas las entradas y salidas • Control y monitorización externos: red Ethernet; puerto de cierre de contacto Rendimiento de audio • Impedancia de entrada: <10 kΩ balanceada • Impedancia de salida: <100 Ω balanceada • Nivel máximo de entrada: +20 dBu • Nivel máximo de salida: +18 dBu en 600 Ω • Frecuencia de muestreo: 96 kHz • Frecuencia de muestreo de entrada AES3: 28 kHz – 108 kHz • Frecuencia de muestreo de salida AES3: 96 kHz • Respuesta en frecuencia: 10 Hz – 40 kHz (la respuesta en frecuencia se reduce a 23 kHz en las salidas con FIR activado) • Rango dinámico de entrada: >120 dBa (típico) • Rango dinámico de salida: >118 dBa (típico) • Distorsión armónica total (THD): <0,008 % (típico) (20 Hz – 20 kHz) Procesamiento de señal digital • Resolución: 40 bits; algoritmos propios de Linea Research • Frecuencia de muestreo: 96 kHz en todo el sistema • Entradas físicas a los módulos de control DSP: 4 entradas analógicas, 2 entradas AES estéreo y 4 entradas Dante™ estéreo que pueden enrutarse a cuatro módulos de control DSP • Procesamiento de entrada de los módulos de control: enrutamiento de la señal de entrada, retardo, ganancia, filtro de paso alto (HPF), fase, silencio • Ecualización: 2 filtros de tipo «shelf» de graves, 6 ecualizadores paramétricos (PEQ), filtros de paso de banda y filtros FIR de tipo «shelf» • Procesamiento de salida de los módulos de control: fuente, retardo, ganancia, fase, silencio, filtros de cruce, limitadores VX • Ecualizador: filtro de estante de graves, 8 ecualizadores paramétricos (PEQ), filtros de paso de banda y de estante / FIR de 768 tap • Gestión de presets: 10 instantáneas para la configuración general del dispositivo, 50 presets para los ajustes de los altavoces. Los presets se pueden aplicar a grupos de salidas o a salidas individuales según sea necesario • Procesamiento exclusivo de alto rendimiento • Superposiciones: doce superposiciones independientes adicionales de ecualización, retardo y ganancia • Agrupación flexible para un control eficaz de numerosos canales de amplificador en sistemas de gran tamaño • Limitadores VX líderes en su clase. Consulte la sección «Sistemas de protección de altavoces» • Filtros de cruce Hardman. Mejor rechazo fuera de banda que los filtros de cruce Linkwitz-Riley • LIR. Alineaciones de fase lineal únicas sin las limitaciones de los filtros FIR Fuente de alimentación • Alimentación de red requerida: de 85 V a 230 V CA, 50 Hz - 60 Hz • Potencia de la red eléctrica: 30 W • Rango de tensión nominal de entrada de la red eléctrica: de 85 V a 230 V nominal • Rango de frecuencia de entrada de la red eléctrica: de 50 Hz a 60 Hz Características físicas • Entradas analógicas/AES3 IN: 4 conectores hembra Neutrik™ • Salidas analógicas/AES3 OUT: 8 conectores macho Neutrik™ • Conector de entrada de red: IEC de 3 pines • Dante™ primario y secundario: 2 conectores RJ45 apantallados • Entradas de cierre de contacto: bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Pantalla del panel frontal: retroiluminada, gráfica, de alto contraste, visible a la luz del día • Encoders del panel frontal: tres, con retención, sensibles a la velocidad • Pulsadores del panel frontal: grandes, táctiles, iluminados • Indicadores LED: brillantes, fácilmente diferenciables • Chasis: estándar de 19” 1U (44 mm), 254 mm (10”) de profundidad • Peso neto: 2,7 kg.

Características Técnicas

Especificaciones generales • Canales de salida de audio: 8 analógicos / 4 estéreo AES3 y 8 Dante™ / AES67 (opción instalada de fábrica) • Canales de entrada de audio: 4 analógicos / 2 estéreo AES3 y 8 Dante™ / AES67 (opción instalada de fábrica) • Procesamiento de señal digital: DSP de alto rendimiento a 96 kHz en todas las entradas y salidas • Control y monitorización externos: red Ethernet; puerto de cierre de contacto Rendimiento de audio • Impedancia de entrada: <10 kΩ balanceada • Impedancia de salida: <100 Ω balanceada • Nivel máximo de entrada: +20 dBu • Nivel máximo de salida: +18 dBu en 600 Ω • Frecuencia de muestreo: 96 kHz • Frecuencia de muestreo de entrada AES3: 28 kHz – 108 kHz • Frecuencia de muestreo de salida AES3: 96 kHz • Respuesta en frecuencia: 10 Hz – 40 kHz (la respuesta en frecuencia se reduce a 23 kHz en las salidas con FIR activado) • Rango dinámico de entrada: >120 dBa (típico) • Rango dinámico de salida: >118 dBa (típico) • Distorsión armónica total (THD): <0,008 % (típico) (20 Hz – 20 kHz) Procesamiento de señal digital • Resolución: 40 bits; algoritmos propios de Linea Research • Frecuencia de muestreo: 96 kHz en todo el sistema • Entradas físicas a los módulos de control DSP: 4 entradas analógicas, 2 entradas AES estéreo y 4 entradas Dante™ estéreo que pueden enrutarse a cuatro módulos de control DSP • Procesamiento de entrada de los módulos de control: enrutamiento de la señal de entrada, retardo, ganancia, filtro de paso alto (HPF), fase, silencio • Ecualización: 2 filtros de tipo «shelf» de graves, 6 ecualizadores paramétricos (PEQ), filtros de paso de banda y filtros FIR de tipo «shelf» • Procesamiento de salida de los módulos de control: fuente, retardo, ganancia, fase, silencio, filtros de cruce, limitadores VX • Ecualizador: filtro de estante de graves, 8 ecualizadores paramétricos (PEQ), filtros de paso de banda y de estante / FIR de 768 tap • Gestión de presets: 10 instantáneas para la configuración general del dispositivo, 50 presets para los ajustes de los altavoces. Los presets se pueden aplicar a grupos de salidas o a salidas individuales según sea necesario • Procesamiento exclusivo de alto rendimiento • Superposiciones: doce superposiciones independientes adicionales de ecualización, retardo y ganancia • Agrupación flexible para un control eficaz de numerosos canales de amplificador en sistemas de gran tamaño • Limitadores VX líderes en su clase. Consulte la sección «Sistemas de protección de altavoces» • Filtros de cruce Hardman. Mejor rechazo fuera de banda que los filtros de cruce Linkwitz-Riley • LIR. Alineaciones de fase lineal únicas sin las limitaciones de los filtros FIR Fuente de alimentación • Alimentación de red requerida: de 85 V a 230 V CA, 50 Hz - 60 Hz • Potencia de la red eléctrica: 30 W • Rango de tensión nominal de entrada de la red eléctrica: de 85 V a 230 V nominal • Rango de frecuencia de entrada de la red eléctrica: de 50 Hz a 60 Hz Características físicas • Entradas analógicas/AES3 IN: 4 conectores hembra Neutrik™ • Salidas analógicas/AES3 OUT: 8 conectores macho Neutrik™ • Conector de entrada de red: IEC de 3 pines • Dante™ primario y secundario: 2 conectores RJ45 apantallados • Entradas de cierre de contacto: bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Pantalla del panel frontal: retroiluminada, gráfica, de alto contraste, visible a la luz del día • Encoders del panel frontal: tres, con retención, sensibles a la velocidad • Pulsadores del panel frontal: grandes, táctiles, iluminados • Indicadores LED: brillantes, fácilmente diferenciables • Chasis: estándar de 19” 1U (44 mm), 254 mm (10”) de profundidad • Peso neto: 2,7 kg.
