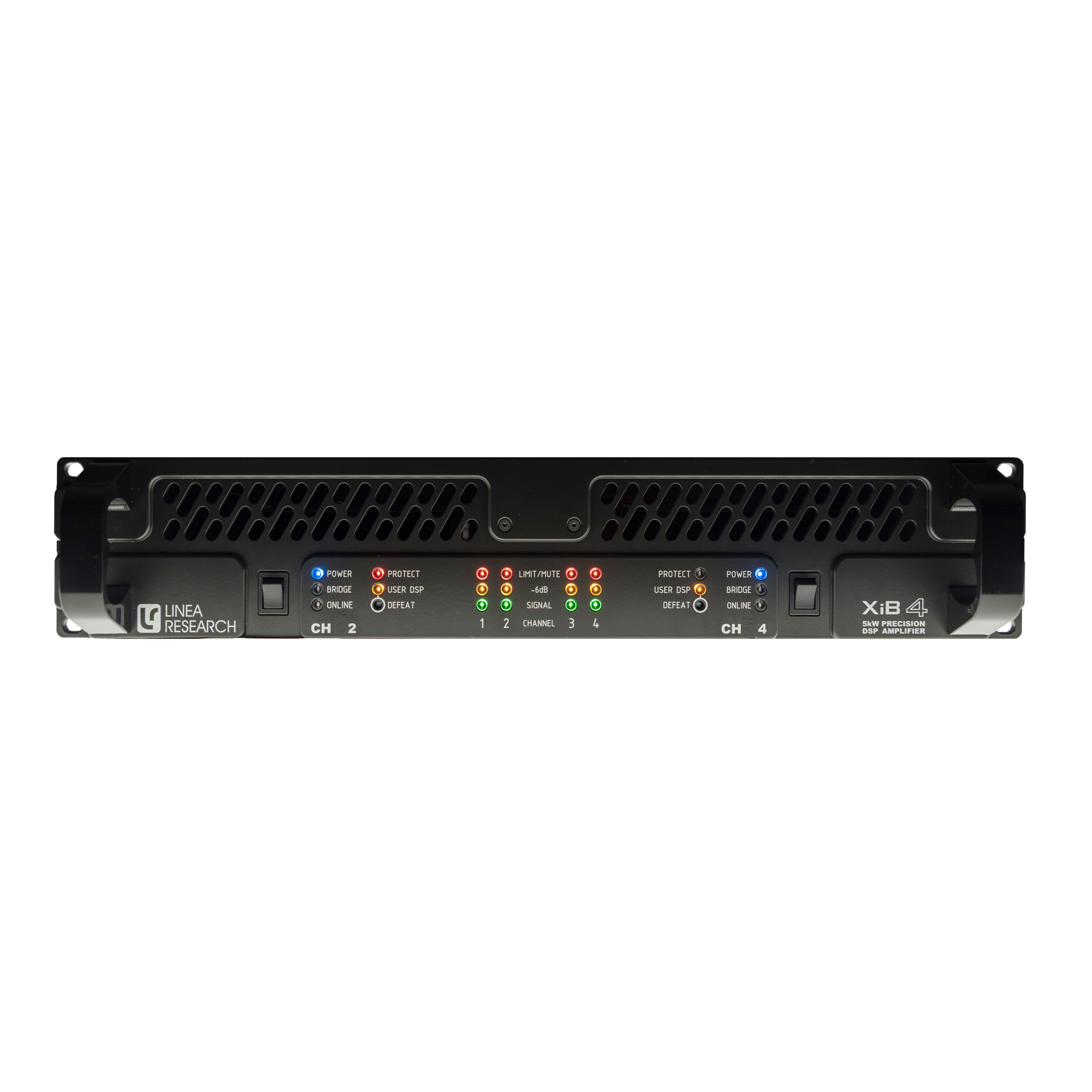

XiB4

Vista general

Etapa de potencia multiuso de 4 canales para instalación y giras

El XiB4 de Linea Research es un amplificador de cuatro canales adecuado para cualquier situación en la que se requiera un producto potente, con un sonido limpio y con DSP integrado. Ideal tanto para sistemas de megafonía portátiles como para conferencias y entornos profesionales, el XiB4 es la elección perfecta en cualquier aplicación en la que sea importante que el equipo sea a prueba de manipulaciones.

El control remoto es posible mediante la intuitiva aplicación para PC «System Engineer 7» de Linea Research a través de BvNet, nuestra red de fácil instalación. BvNet es un sistema basado en RS485 que permite conectar en cadena varios amplificadores XiB4 a lo largo de cientos de metros utilizando cables de bajo coste y sin necesidad de conmutadores de red, etc. La integración con otras partes del sistema es posible mediante puertos de cierre de contacto con muescas, y Linea Research ofrece una gama de unidades de interfaz que permiten una conexión perfecta a Ethernet y Dante.

El XiB4 también proporciona un registro exhaustivo de fallos y estado, incluida la supervisión de la integridad de los controladores. Estas prestaciones suelen asociarse únicamente a productos especializados y costosos, y es la primera vez que se ofrecen como características de serie sin coste adicional.

El avanzado DSP de 96 kHz está totalmente integrado en el producto y ofrece una serie de funciones únicas y realmente útiles. Dado que todos los aspectos de los algoritmos del DSP están diseñados y desarrollados internamente por Linea Research, no están disponibles en productos de ningún otro fabricante. Por ejemplo, los filtros de cruce de fase lineal LIR, que son tan fáciles de usar como las formas de filtro más convencionales y presentan menos latencia que los filtros FIR.

Cada uno de los cuatro canales del XiB puede suministrar 1.250 vatios RMS a 2 ohmios de forma continua, o hasta 2.500 vatios a 4 ohmios en el caso de un par de canales en modo puente. Curiosamente, no se trata de cifras de potencia «transitoria», «de ráfaga» o «pico», sino de los niveles de potencia que suministran todos los canales simultáneamente, incluso cuando se alimentan con el mismo material de programa denso.

Con los amplificadores Linea Research no es necesario racionar la potencia entre canales; puedes utilizar toda la potencia por la que has pagado en todo momento.

Linea Research puede hacerlo porque los componentes de última generación y un diseño minuciosamente optimizado dan como resultado un amplificador más eficiente que los productos de la competencia. Esta ganancia en eficiencia se traduce directamente en una menor generación de energía desperdiciada (calor). Además de reducir los costes energéticos, la alta eficiencia se traduce en generosas reservas de potencia que garantizan el mantenimiento de una calidad de sonido impecable incluso en las condiciones más extremas.

Potencia RMS por canal, con los 4 canales activos
Modelo	2 Ohms	4 Ohms	8 Ohms
XiB4	1.250W	800W	450W

Cuatro canales de amplificación de clase D con un sonido puro
Procesamiento de señal digital único y preciso a 96 kHz
Fuente de alimentación conmutada sobredimensionada
Fuente de alimentación con detección automática de 85 V a 240 V
Potencia de salida total de 5.000 vatios RMS
Panel frontal a prueba de manipulaciones
Funcionamiento mediante USB y red BvNet
Potentes funciones de agrupación y ecualización multicapa
Diseñado y fabricado íntegramente por Linea Research
Fabricado en el Reino Unido

Especificaciones

Características Técnicas	Especificaciones generales • Número de canales: cuatro • Potencia de salida total, con todos los canales activos: 5.000 vatios RMS • Entradas de audio: 4 analógicas balanceadas • Procesamiento digital de señal: DSP de alto rendimiento a 96 kHz en todas las entradas y salidas • Control, monitorización y estado del sistema: USB y BvNet (RS485 optimizado), y puertos de cierre de contacto para la activación de mensajes de voz y el apagado del sistema • Modos de ahorro de energía: modo de espera tras un tiempo definido por el usuario, con reactivación rápida al detectar audio o mediante un comando de red Potencia de salida • Especificaciones de potencia: salida RMS con todos los canales activos, con material de programa continuo y una temperatura ambiente nominal de 40 ºC / 105 ºF • Factor de cresta de 4 (12 dB), carga nominal de 2 ohmios: 1.250 W por canal • Factor de cresta de 2,8 (9 dB), carga nominal de 4 ohmios: 800 W por canal; 2.500 W por par en modo puente • Factor de cresta de 2 (6 dB), carga nominal de 8 ohmios: 450 W por canal; 1.600 W por par en modo puente • Funcionamiento en línea de 25 V (CV), factor de cresta de 4 (12 dB): 625 W por canal • Funcionamiento en línea de 70 V* (CV), factor de cresta de 4 (12 dB): 1.250 W por canal puede alimentar una línea de 70 V hasta -2 dB como máximo: 2.500 W por par en puente • Funcionamiento en línea de 100 V (CV), factor de cresta 4 (12 dB): 1.250 W por canal *Puede alimentar una línea de 100 V hasta -5 dB como máximo: 2.500 W por par en modo puente Rendimiento de audio • Topología del amplificador: Clase D de alto rendimiento de Linea Research • Esquema de modulación del amplificador: Baja retroalimentación, bucle múltiple, con corrección de errores por alimentación directa • Ruido de salida, ref. salida máxima del amplificador: Mejor que 106 dBA típico, sin silenciamiento • Ganancia (con todos los controles de nivel del DSP ajustados a 0 dB): 27 dB • Respuesta en frecuencia, con carga de 4 ohmios: de 20 Hz a 20 kHz, ±0,5 dB • Distorsión armónica total (THD): <0,05 % típico, señal de 1 kHz, filtro AES17, carga de 4 ohmios • Diafonía entre canales: en la peor combinación posible, mejor que -80 dBr a 1 kHz • Velocidad de respuesta >25 V por microsegundo (típica) • Factor de amortiguación (ref. 8 ohmios) >100 en la salida del amplificador (véase el informe técnico de Linea «Damping factor debunked») • Nivel máximo de entrada analógica: +20 dBu • Rango de sensibilidad de entrada analógica para salida máxima: de 0 dBu a +20 dBu, ajustable de forma continua • Entrada analógica (cuatro canales): 10 kΩ, equilibrada electrónicamente, enlace conectado directamente a la entrada • Esquema de tierra analógica conforme a la norma AES48 Procesamiento de señal digital • Resolución de 40 bits, utilizando algoritmos propios de Linea Research • Frecuencia de muestreo de 96 kHz en todo el sistema • Procesamiento de entrada, por canal: enrutamiento de la señal de entrada, retardo, ganancia, fase, silencio, y ecualización: filtro de paso alto de 4º orden, filtro de paso bajo de 4º orden, 8 ecualizadores paramétricos, filtros de estante de graves y agudos • Procesamiento de salida, por canal: fuente, retardo, ganancia, fase, silencio, filtros de cruce de hasta 8º orden, limitador inteligente, y ecualización: 6 ecualizadores paramétricos, filtros de estante de graves y agudos • Tipos de filtros de cruce: Bessel, Butterworth, Linkwitz-Riley, Hardman (similar a Linkwitz-Riley, pero con mejor rechazo fuera de banda) • Gestión de presets: 4 presets de voz por par de canales, seleccionados mediante cierre de contacto Fuente de alimentación • Topología (fuente de alimentación principal): resonante en serie de alta eficiencia de Linea Research • Rango nominal de tensión de entrada de red: de 85 V a 240 V; la fuente de alimentación detecta automáticamente la tensión y se configura en consecuencia • Rango de frecuencia de entrada de red: de 47 Hz a 63 Hz • Corriente de arranque de red (máx. durante <10 ms): 23 A a 115 V, 46 A a 230 V Sistemas de protección En cualquier circunstancia, los sistemas de control y protección se esforzarán por suministrar la máxima potencia posible para un conjunto determinado de condiciones, aplicando los limitadores solo en circunstancias extremas. El silenciamiento solo se producirá cuando se detecte una situación peligrosa, reanudándose automáticamente el funcionamiento normal una vez que la condición desaparezca. • Protección del sistema: Protección de los altavoces • Corriente excesiva de la fuente de alimentación (por par de canales): Limitador de audio con sonido limpio • Temperatura interna excesiva (por par de canales): Protección contra el desplazamiento de CC • Tensión de red dentro de los límites aceptables: Información almacenada internamente • Corriente de salida dentro de los límites (cada canal): Registro de la temperatura a lo largo del tiempo • Impedancia del altavoz dentro de los límites (cada canal): Registro de la reducción de ganancia de protección a lo largo del tiempo • Potencia de salida dentro de los límites (cada canal): Registro de la corriente de salida a lo largo del tiempo (cada canal) • Sobretensión al encender la red: Número de ciclos de encendido/apagado • Se incluye un sistema de notificación integrado para indicar problemas a dispositivos remotos a través de la red Características físicas • Refrigeración: ventiladores de velocidad variable, flujo de aire de atrás hacia delante • Entradas analógicas IN y LINK: 4 conectores hembra y 4 macho Neutrik™ XLR • Salida de amplificadores: 4 conectores Neutrik Speakon™ NL4 • Entrada de red: Neutrik 20 A Powercon™ • USB: USB estándar «B» • Red (BvNet): entrada RJ45 con enlace en cadena RJ45 • Entradas de cierre de contacto y apagado: entrada RJ45 con conexión en cadena RJ45 • Indicadores LED: brillantes y fácilmente diferenciables • Rango de temperatura y humedad de funcionamiento: de 0 a +40 ºC (de +32 a +105 ºF); de 0 a 80 % de humedad relativa (sin condensación) • Chasis: estándar de 19” 2U (88 mm), 360 mm (14”) de profundidad (desde el panel trasero hasta el soporte delantero del rack) • Accesorios opcionales: kit de soporte trasero para rack • Peso neto: 9,5 kg.

Características Técnicas

Especificaciones generales • Número de canales: cuatro • Potencia de salida total, con todos los canales activos: 5.000 vatios RMS • Entradas de audio: 4 analógicas balanceadas • Procesamiento digital de señal: DSP de alto rendimiento a 96 kHz en todas las entradas y salidas • Control, monitorización y estado del sistema: USB y BvNet (RS485 optimizado), y puertos de cierre de contacto para la activación de mensajes de voz y el apagado del sistema • Modos de ahorro de energía: modo de espera tras un tiempo definido por el usuario, con reactivación rápida al detectar audio o mediante un comando de red Potencia de salida • Especificaciones de potencia: salida RMS con todos los canales activos, con material de programa continuo y una temperatura ambiente nominal de 40 ºC / 105 ºF • Factor de cresta de 4 (12 dB), carga nominal de 2 ohmios: 1.250 W por canal • Factor de cresta de 2,8 (9 dB), carga nominal de 4 ohmios: 800 W por canal; 2.500 W por par en modo puente • Factor de cresta de 2 (6 dB), carga nominal de 8 ohmios: 450 W por canal; 1.600 W por par en modo puente • Funcionamiento en línea de 25 V (CV), factor de cresta de 4 (12 dB): 625 W por canal • Funcionamiento en línea de 70 V* (CV), factor de cresta de 4 (12 dB): 1.250 W por canal *puede alimentar una línea de 70 V hasta -2 dB como máximo: 2.500 W por par en puente • Funcionamiento en línea de 100 V* (CV), factor de cresta 4 (12 dB): 1.250 W por canal *Puede alimentar una línea de 100 V hasta -5 dB como máximo: 2.500 W por par en modo puente Rendimiento de audio • Topología del amplificador: Clase D de alto rendimiento de Linea Research • Esquema de modulación del amplificador: Baja retroalimentación, bucle múltiple, con corrección de errores por alimentación directa • Ruido de salida, ref. salida máxima del amplificador: Mejor que 106 dBA típico, sin silenciamiento • Ganancia (con todos los controles de nivel del DSP ajustados a 0 dB): 27 dB • Respuesta en frecuencia, con carga de 4 ohmios: de 20 Hz a 20 kHz, ±0,5 dB • Distorsión armónica total (THD): <0,05 % típico, señal de 1 kHz, filtro AES17, carga de 4 ohmios • Diafonía entre canales: en la peor combinación posible, mejor que -80 dBr a 1 kHz • Velocidad de respuesta >25 V por microsegundo (típica) • Factor de amortiguación (ref. 8 ohmios) >100 en la salida del amplificador (véase el informe técnico de Linea «Damping factor debunked») • Nivel máximo de entrada analógica: +20 dBu • Rango de sensibilidad de entrada analógica para salida máxima: de 0 dBu a +20 dBu, ajustable de forma continua • Entrada analógica (cuatro canales): 10 kΩ, equilibrada electrónicamente, enlace conectado directamente a la entrada • Esquema de tierra analógica conforme a la norma AES48 Procesamiento de señal digital • Resolución de 40 bits, utilizando algoritmos propios de Linea Research • Frecuencia de muestreo de 96 kHz en todo el sistema • Procesamiento de entrada, por canal: enrutamiento de la señal de entrada, retardo, ganancia, fase, silencio, y ecualización: filtro de paso alto de 4º orden, filtro de paso bajo de 4º orden, 8 ecualizadores paramétricos, filtros de estante de graves y agudos • Procesamiento de salida, por canal: fuente, retardo, ganancia, fase, silencio, filtros de cruce de hasta 8º orden, limitador inteligente, y ecualización: 6 ecualizadores paramétricos, filtros de estante de graves y agudos • Tipos de filtros de cruce: Bessel, Butterworth, Linkwitz-Riley, Hardman (similar a Linkwitz-Riley, pero con mejor rechazo fuera de banda) • Gestión de presets: 4 presets de voz por par de canales, seleccionados mediante cierre de contacto Fuente de alimentación • Topología (fuente de alimentación principal): resonante en serie de alta eficiencia de Linea Research • Rango nominal de tensión de entrada de red: de 85 V a 240 V; la fuente de alimentación detecta automáticamente la tensión y se configura en consecuencia • Rango de frecuencia de entrada de red: de 47 Hz a 63 Hz • Corriente de arranque de red (máx. durante <10 ms): 23 A a 115 V, 46 A a 230 V Sistemas de protección En cualquier circunstancia, los sistemas de control y protección se esforzarán por suministrar la máxima potencia posible para un conjunto determinado de condiciones, aplicando los limitadores solo en circunstancias extremas. El silenciamiento solo se producirá cuando se detecte una situación peligrosa, reanudándose automáticamente el funcionamiento normal una vez que la condición desaparezca. • Protección del sistema: Protección de los altavoces • Corriente excesiva de la fuente de alimentación (por par de canales): Limitador de audio con sonido limpio • Temperatura interna excesiva (por par de canales): Protección contra el desplazamiento de CC • Tensión de red dentro de los límites aceptables: Información almacenada internamente • Corriente de salida dentro de los límites (cada canal): Registro de la temperatura a lo largo del tiempo • Impedancia del altavoz dentro de los límites (cada canal): Registro de la reducción de ganancia de protección a lo largo del tiempo • Potencia de salida dentro de los límites (cada canal): Registro de la corriente de salida a lo largo del tiempo (cada canal) • Sobretensión al encender la red: Número de ciclos de encendido/apagado • Se incluye un sistema de notificación integrado para indicar problemas a dispositivos remotos a través de la red Características físicas • Refrigeración: ventiladores de velocidad variable, flujo de aire de atrás hacia delante • Entradas analógicas IN y LINK: 4 conectores hembra y 4 macho Neutrik™ XLR • Salida de amplificadores: 4 conectores Neutrik Speakon™ NL4 • Entrada de red: Neutrik 20 A Powercon™ • USB: USB estándar «B» • Red (BvNet): entrada RJ45 con enlace en cadena RJ45 • Entradas de cierre de contacto y apagado: entrada RJ45 con conexión en cadena RJ45 • Indicadores LED: brillantes y fácilmente diferenciables • Rango de temperatura y humedad de funcionamiento: de 0 a +40 ºC (de +32 a +105 ºF); de 0 a 80 % de humedad relativa (sin condensación) • Chasis: estándar de 19” 2U (88 mm), 360 mm (14”) de profundidad (desde el panel trasero hasta el soporte delantero del rack) • Accesorios opcionales: kit de soporte trasero para rack • Peso neto: 9,5 kg.
