Serie 88C

Vista general

Etapas de potencia para instalación de 8 canales

La serie 88C de amplificadores de ocho canales de Linea Research está optimizada para su uso en instalaciones. Al combinar una potencia enorme y un rendimiento de audio inigualable con un DSP exclusivo, la serie 88C también incorpora numerosas funciones que facilitan su integración tanto en sistemas nuevos como en los ya existentes; la serie 88C representa un avance sin igual en la tecnología de amplificación.

Con el mismo conjunto de características y el mismo formato que la serie 44C de amplificadores de cuatro canales de Linea Research, la serie 88C está disponible en modelos que desarrollan entre 400 vatios y 2.500 vatios por canal (hasta 5.000 vatios para un par en modo puente). Cabe destacar que no se trata de cifras de potencia «transitoria», «de ráfaga» o «pico», sino de los niveles de potencia que suministran todos los canales simultáneamente, incluso cuando se alimentan con el mismo material de programa de alta densidad.

Con los amplificadores Linea Research no es necesario racionar la potencia entre canales; puedes utilizar toda la potencia por la que has pagado en todo momento. Esto ha sido verificado de forma independiente.

Linea Research puede lograrlo porque sus componentes de última generación y su diseño minuciosamente optimizado dan como resultado un amplificador entre un 7 % y un 10 % más eficiente que cualquier producto de la competencia. Esta ganancia en eficiencia se traduce directamente en la generación de aproximadamente la mitad de la energía desperdiciada (calor), lo cual es claramente significativo. Además de reducir los costes energéticos, la alta eficiencia se traduce en generosas reservas de potencia que garantizan el mantenimiento de una calidad de sonido impecable incluso en las condiciones más extremas.

Se utiliza Ethernet para el control y la supervisión remotos, mientras que el panel frontal a prueba de manipulaciones permite verificar fácilmente el estado de funcionamiento y los niveles de señal. El control a través de la intuitiva aplicación para PC «Podware» de Linea ofrece numerosas funciones prácticas que ahorran tiempo, como una gestión muy flexible de los preajustes y la agrupación «Overlay» de silenciamientos, ganancias, retardos y ecualización en todo el sistema. También es posible el control desde sistemas de terceros a través de TCP/IP, RS232 y RS485, mientras que los completos puertos de relé y cierre de contactos garantizan que el control básico se pueda llevar a cabo con gran facilidad.

El avanzado DSP de 96 kHz está totalmente integrado en el producto y ofrece una serie de funciones únicas y realmente útiles. Dado que todos los aspectos de los algoritmos del DSP están diseñados y desarrollados internamente por Linea Research, no están disponibles en productos de ningún otro fabricante. Por ejemplo, los filtros de cruce de fase lineal LIR, que son tan fáciles de usar como las formas de filtro más convencionales y tienen menos latencia que los filtros FIR. Además, el potente conjunto de limitadores VX cuenta con limitación de picos y RMS, así como limitación multibanda para recintos pasivos de dos vías.

Potencia RMS por canal, con los 4 canales activos
Modelo	2 Ohms	4 Ohms	8 Ohms	70/100V
88C20	1500W	2500W	1500W	2500W
88C10	1250W	1250W	1250W	1250W
88C06	750W	750W	750W	750W
88C03	400W	400W	400W	400W

Ocho canales de amplificación de clase D con un sonido puro
Procesamiento de señal digital único y preciso a 96 kHz
Fuente de alimentación conmutada sobredimensionada
Fuente de alimentación con detección automática de 85 V a 240 V
Potencia de salida total de 3.000 a 20.000 vatios RMS

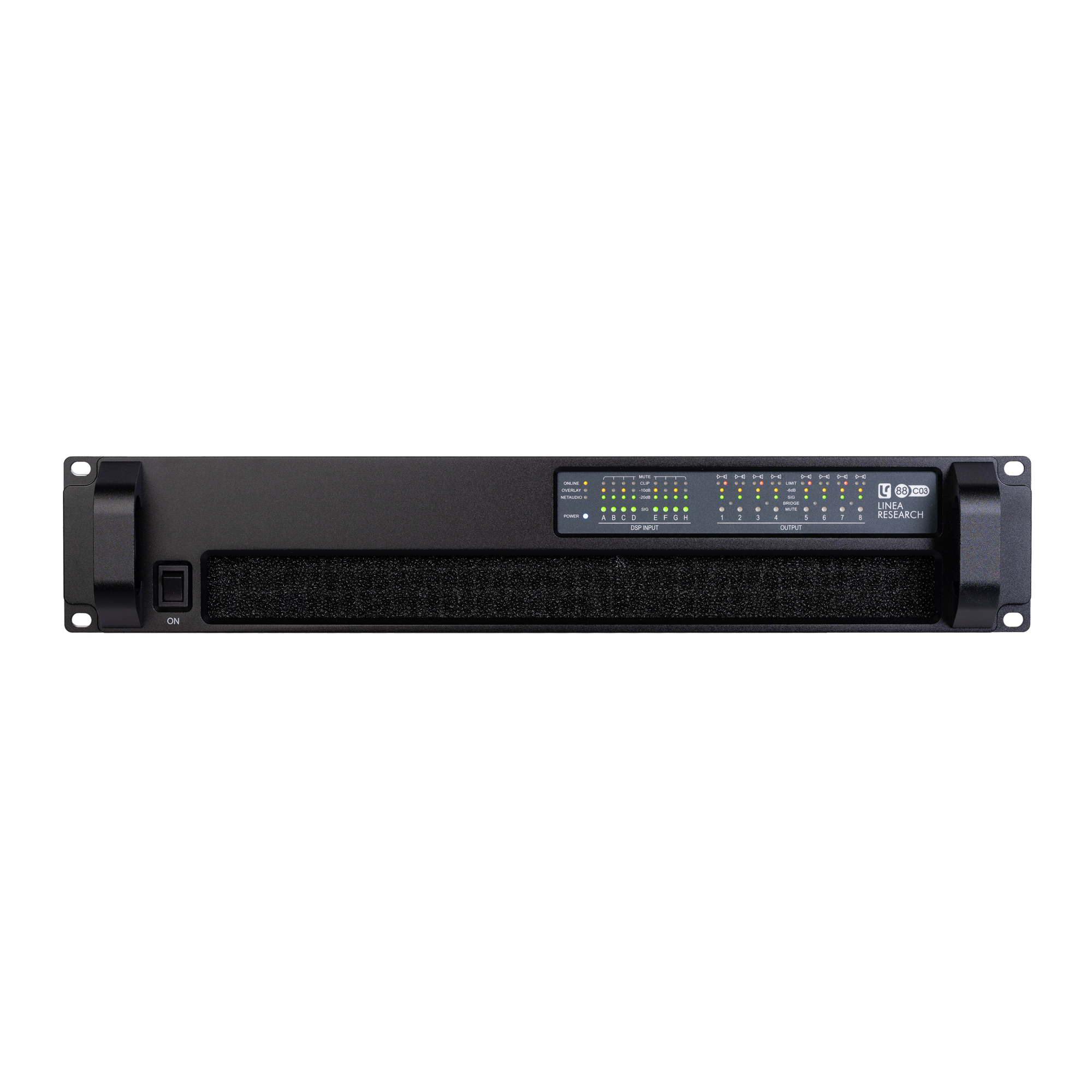

Panel frontal a prueba de manipulaciones
Red Ethernet para el funcionamiento y la supervisión del sistema

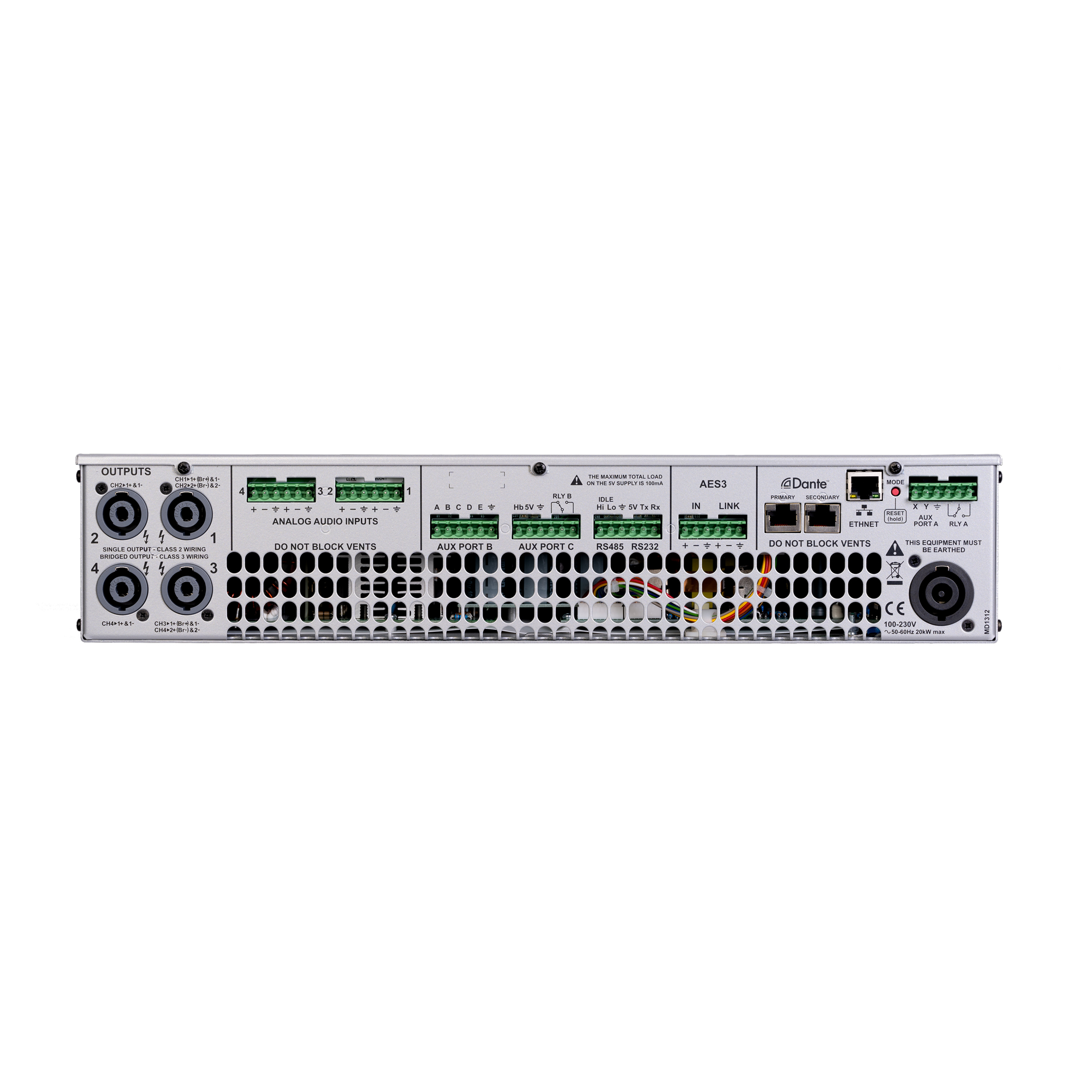

Audio analógico, AES3 y, opcionalmente, audio de red digital Dante™ / AES67
Potentes funciones de agrupación y ecualización multicapa
Admite archivos FIR a 48 kHz y 96 kHz a través de System Engineer (en determinados modelos)
Diseñado y fabricado íntegramente por Linea Research
Fabricado en el Reino Unido

Especificaciones

Características Técnicas	Especificaciones generales • Número de canales: ocho • Potencia de salida total con todos los canales activos: 20.000, 10.000, 6.000 y 3.000 vatios RMS • Entradas de audio: 8 analógicas, 2 AES3 y 8 Dante™ / AES67 (opción instalada de fábrica) • Procesamiento de señal digital: procesamiento DSP de alto rendimiento en todas las entradas y salidas • Control, monitorización y alarmas de estado del sistema: Red Ethernet, RS232 y RS485, y puertos de relé sin tensión y de cierre de contactos. Salida de estado del sistema «Heartbeat» • Modos de ahorro de energía: modo de espera tras un tiempo definido por el usuario, activación instantánea al detectar audio, y modo de suspensión ECO profundo tras un tiempo definido por el usuario, activación mediante comando • Suspensión y reactivación del sistema: Comando de red, detección de audio y cierre de contacto Potencia de salida Especificaciones de potencia: Potencia de salida RMS por canal, con todos los canales activados con material de programa continuo y una temperatura ambiente nominal de 40 °C / 105 °F • Factor de cresta de 4 (12 dB), carga nominal de 2 ohmios: 1.500 W (88C20), 1.250 W (88C10), 750 W (88C06), 400 W (88C03) • Factor de cresta de 2,8 (9 dB), carga nominal de 4 ohmios: 2.500 W (88C20), 1.250 W (88C10), 750 W (88C06) , 400 W (88C03) • Factor de cresta de 2 (6 dB), carga nominal de 8 ohmios: 1.500 W (88C20), 1.250 W (88C10), 750 W (88C06), 400 W (88C03) • Modo puenteado, por par de canales, carga nominal de 4 o 8 ohmios: 3.000/5.000 W (88C20), 2.500 W (88C10), 1.500 W (88C06), 800 W (88C03) • Funcionamiento en línea de 100 V (CV), factor de cresta 4 (12 dB): 2.500 W (88C20), 1.250 W (88C10), 750 W (88C06), 400 W (88C03) • Funcionamiento en línea de 70 V, factor de cresta 4 (12 dB): 1.937 W (88C20), 1.250 W (88C10), 750 W (88C06), 400 W (88C03) • Funcionamiento en línea de 25 V, factor de cresta 4 (12 dB): 625 W (88C20), 625 W (88C10), 485 W (88C06), 355 W (88C03) Rendimiento de audio • Topología del amplificador: Clase D de alto rendimiento de Linea Research • Esquema de modulación del amplificador: Baja retroalimentación, bucle múltiple, con corrección de errores por anticipación • Rango dinámico (Medido en relación con la salida del amplificador): Entrada analógica, mejor que 113 dBA (valor típico), Entrada AES / Dante™, mejor que 114 dBA (típico) • Ganancia (con todos los controles de nivel del DSP ajustados a 0 dB): 32 dB • Respuesta en frecuencia, con carga de 4 ohmios: de <7 Hz a >30 kHz, 4 ohmios, con puntos de -2,5 dB • Distorsión armónica total (THD): <0,05 % típico, señal de 1 kHz, filtro AES17, carga de 4 ohmios • Diafonía entre canales, en la peor combinación posible: mejor que -85 dBr a 1 kHz y -75 dBr a 10 kHz • Velocidad de respuesta: >60 V por microsegundo (típica) • Factor de amortiguación (ref. 8 ohmios): >800 en la salida del amplificador (véase el informe técnico de Linea titulado «Damping factor debunked») • Nivel máximo de entrada analógica: +20 dBu • Rango de sensibilidad de entrada analógica para salida máxima: de 0 dBu a +20 dBu, ajustable de forma continua • Entrada analógica y enlace: Entrada de 20 kΩ, balanceada electrónicamente, enlace conectado directamente a la entrada • Esquema de tierra analógica: conforme a la norma AES48 • Entrada AES3 (dos canales de audio): aislada por transformador con una exclusiva ecualización activa del cable para ampliar el rango • Enlace AES3 (dos canales de audio): regeneración activa de la señal AES3. Bypass directo automático a la entrada AES3, lo que garantiza que la señal de audio siga fluyendo incluso cuando el amplificador esté apagado • Frecuencias de muestreo compatibles con AES3: de 24 kHz a 192 kHz (bloqueo automático) Procesamiento de señal digital • Resolución: 40 bits, algoritmos propios de Linea Research • Frecuencia de muestreo: 96 kHz en todo momento • Entradas físicas a los módulos de control DSP: 8 entradas analógicas, 2 AES y 8 Dante™ / AES67 que pueden enrutarse a ocho módulos de control DSP • Procesamiento de entrada de los módulos de control: enrutamiento de la señal de entrada, retardo, ganancia, filtro de paso alto, fase, mute, y ecualización: 2 filtros de estante de graves, 6 ecualizadores paramétricos (PEQ) / pasabanda y filtros de estante FIR • Procesamiento de salida de los módulos de control: fuente, retardo, ganancia, fase, silencio, filtros de cruce y limitadores VX, y ecualización: filtro de estante de graves, 8 ecualizadores paramétricos (PEQ) / pasabanda y filtros de estante • Gestión de presets: 10 instantáneas para la configuración general del dispositivo, 50 preajustes para la configuración de los altavoces. Los presets se pueden recuperar en conjuntos de salidas o en salidas individuales según sea necesario Procesamiento exclusivo de alto rendimiento • Superposiciones: Doce superposiciones independientes adicionales de ecualización, retardo y ganancia, y agrupación flexible para un control eficaz de numerosos canales de amplificador en sistemas de gran tamaño • Limitadores VX líderes en su clase: Consulte la sección «Sistemas de protección de altavoces» • Filtros de cruce Hardman: Mejor rechazo fuera de banda que los de Linkwitz-Riley • Filtros de cruce LIR: fase lineal sin las limitaciones de los filtros FIR Fuente de alimentación • Topología (fuente de alimentación principal): resonante en serie de alto rendimiento de Linea Research • Topología (fuentes auxiliares y de reserva): Eco-Flyback de bajo consumo en reposo • Energía almacenada internamente: >600 julios • Rango de tensión nominal de entrada de red: de 85 V a 240 V. La fuente de alimentación detecta automáticamente la tensión y se configura en consecuencia • Rango de frecuencia de entrada de red: de 47 Hz a 63 Hz • Corriente de arranque de red (máx. durante <10 ms): 6 A a 115 V y 12 A a 230 V Sistemas de protección En cualquier circunstancia, los sistemas de control y protección se esforzarán por suministrar la máxima potencia posible para un conjunto determinado de condiciones, aplicando limitadores solo en circunstancias extremas. El silenciamiento solo se activará cuando se detecte una situación peligrosa; el funcionamiento normal se reanudará automáticamente cuando la situación se resuelva. • Corriente excesiva en la fuente de alimentación o en la salida del amplificador (Prevención del recorte sostenido) • Temperatura excesiva por subsistema: fuente de alimentación, amplificador y DSP (Protección contra el desplazamiento de CC) • Tensión de red dentro de los límites aceptables (Limitador de energía de alta frecuencia (VHF) excesiva) • Líneas de alimentación internas que producen la salida correcta • Ventiladores funcionando a la velocidad correcta: Vx proporciona un crossover virtual de fase lineal y dos vías de limitación en cada salida. Este sistema único ofrece una protección eficaz para los sistemas que incorporan crossovers pasivos. • Sistemas de protección de la distribución de potencia: Vx Limit, Limitador de picos multibanda, dos por salida • Limitación de la corriente de arranque de la red eléctrica para un arranque suave y protección contra sobretensiones: Vx Max, Limitador de sobreimpulso multibanda, dos por salida • Limitación de la corriente media de red para la gestión de los interruptores de red: X-Max, Limitador de excursión del controlador • Inicialización aleatoria al encenderse de forma remota: T-Max, Limitador térmico del controlador (limitador de potencia a largo plazo) • Supervisión, mediciones registradas en función del tiempo: Supervisión, estadísticas de dispositivos y contadores • Corriente de alimentación: Número de ciclos de alimentación contados • Tensión de alimentación: Número de eventos de caída de tensión en la red contados • Capacidad térmica: Velocidades de los ventiladores supervisadas continuamente • Corriente de cada controlador: Eventos de velocidad insuficiente del ventilador contabilizados • Impedancia de cada controlador: Eventos de silenciamiento por protección contabilizados • Limitación de protección para cada salida: Impedancia del controlador supervisada continuamente Se incluye un sistema de notificación integrado para indicar problemas a dispositivos remotos, ya sea a través de la red o mediante los contactos del relé de conmutación sin tensión accesibles en el panel trasero. Características físicas • Refrigeración: Dos ventiladores de velocidad variable, flujo de aire de delante hacia atrás. Medios filtrantes lavables y sustituibles sin herramientas. • Entrada analógica y LINK: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Entrada AES3 y LINK: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Salida del amplificador: Conectores Neutrik Speakon™ NL4 • Conector de entrada de red: Neutrik 32A Powercon™ • Dante primario y secundario: 2x RJ45 apantallados • Red Ethernet: RJ45 apantallado • RS232 y RS485: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Salidas de relé y «heartbeat»: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Entradas de cierre de contacto: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Indicadores LED del panel frontal por canal: nivel de entrada, nivel de salida y estado • Chasis: estándar de 19” 2U (88 mm), 357 mm (14”) de profundidad, con asas y soporte trasero opcional • Peso neto: 12,5 kg.

Características Técnicas

Especificaciones generales • Número de canales: ocho • Potencia de salida total con todos los canales activos: 20.000, 10.000, 6.000 y 3.000 vatios RMS • Entradas de audio: 8 analógicas, 2 AES3 y 8 Dante™ / AES67 (opción instalada de fábrica) • Procesamiento de señal digital: procesamiento DSP de alto rendimiento en todas las entradas y salidas • Control, monitorización y alarmas de estado del sistema: Red Ethernet, RS232 y RS485, y puertos de relé sin tensión y de cierre de contactos. Salida de estado del sistema «Heartbeat» • Modos de ahorro de energía: modo de espera tras un tiempo definido por el usuario, activación instantánea al detectar audio, y modo de suspensión ECO profundo tras un tiempo definido por el usuario, activación mediante comando • Suspensión y reactivación del sistema: Comando de red, detección de audio y cierre de contacto Potencia de salida Especificaciones de potencia: Potencia de salida RMS por canal, con todos los canales activados con material de programa continuo y una temperatura ambiente nominal de 40 °C / 105 °F • Factor de cresta de 4 (12 dB), carga nominal de 2 ohmios: 1.500 W (88C20), 1.250 W (88C10), 750 W (88C06), 400 W (88C03) • Factor de cresta de 2,8 (9 dB), carga nominal de 4 ohmios: 2.500 W (88C20), 1.250 W (88C10), 750 W (88C06) , 400 W (88C03) • Factor de cresta de 2 (6 dB), carga nominal de 8 ohmios: 1.500 W (88C20), 1.250 W (88C10), 750 W (88C06), 400 W (88C03) • Modo puenteado, por par de canales, carga nominal de 4 o 8 ohmios: 3.000/5.000 W (88C20), 2.500 W (88C10), 1.500 W (88C06), 800 W (88C03) • Funcionamiento en línea de 100 V (CV), factor de cresta 4 (12 dB): 2.500 W (88C20), 1.250 W (88C10), 750 W (88C06), 400 W (88C03) • Funcionamiento en línea de 70 V, factor de cresta 4 (12 dB): 1.937 W (88C20), 1.250 W (88C10), 750 W (88C06), 400 W (88C03) • Funcionamiento en línea de 25 V, factor de cresta 4 (12 dB): 625 W (88C20), 625 W (88C10), 485 W (88C06), 355 W (88C03) Rendimiento de audio • Topología del amplificador: Clase D de alto rendimiento de Linea Research • Esquema de modulación del amplificador: Baja retroalimentación, bucle múltiple, con corrección de errores por anticipación • Rango dinámico (Medido en relación con la salida del amplificador): Entrada analógica, mejor que 113 dBA (valor típico), Entrada AES / Dante™, mejor que 114 dBA (típico) • Ganancia (con todos los controles de nivel del DSP ajustados a 0 dB): 32 dB • Respuesta en frecuencia, con carga de 4 ohmios: de <7 Hz a >30 kHz, 4 ohmios, con puntos de -2,5 dB • Distorsión armónica total (THD): <0,05 % típico, señal de 1 kHz, filtro AES17, carga de 4 ohmios • Diafonía entre canales, en la peor combinación posible: mejor que -85 dBr a 1 kHz y -75 dBr a 10 kHz • Velocidad de respuesta: >60 V por microsegundo (típica) • Factor de amortiguación (ref. 8 ohmios): >800 en la salida del amplificador (véase el informe técnico de Linea titulado «Damping factor debunked») • Nivel máximo de entrada analógica: +20 dBu • Rango de sensibilidad de entrada analógica para salida máxima: de 0 dBu a +20 dBu, ajustable de forma continua • Entrada analógica y enlace: Entrada de 20 kΩ, balanceada electrónicamente, enlace conectado directamente a la entrada • Esquema de tierra analógica: conforme a la norma AES48 • Entrada AES3 (dos canales de audio): aislada por transformador con una exclusiva ecualización activa del cable para ampliar el rango • Enlace AES3 (dos canales de audio): regeneración activa de la señal AES3. Bypass directo automático a la entrada AES3, lo que garantiza que la señal de audio siga fluyendo incluso cuando el amplificador esté apagado • Frecuencias de muestreo compatibles con AES3: de 24 kHz a 192 kHz (bloqueo automático) Procesamiento de señal digital • Resolución: 40 bits, algoritmos propios de Linea Research • Frecuencia de muestreo: 96 kHz en todo momento • Entradas físicas a los módulos de control DSP: 8 entradas analógicas, 2 AES y 8 Dante™ / AES67 que pueden enrutarse a ocho módulos de control DSP • Procesamiento de entrada de los módulos de control: enrutamiento de la señal de entrada, retardo, ganancia, filtro de paso alto, fase, mute, y ecualización: 2 filtros de estante de graves, 6 ecualizadores paramétricos (PEQ) / pasabanda y filtros de estante FIR • Procesamiento de salida de los módulos de control: fuente, retardo, ganancia, fase, silencio, filtros de cruce y limitadores VX, y ecualización: filtro de estante de graves, 8 ecualizadores paramétricos (PEQ) / pasabanda y filtros de estante • Gestión de presets: 10 instantáneas para la configuración general del dispositivo, 50 preajustes para la configuración de los altavoces. Los presets se pueden recuperar en conjuntos de salidas o en salidas individuales según sea necesario Procesamiento exclusivo de alto rendimiento • Superposiciones: Doce superposiciones independientes adicionales de ecualización, retardo y ganancia, y agrupación flexible para un control eficaz de numerosos canales de amplificador en sistemas de gran tamaño • Limitadores VX líderes en su clase: Consulte la sección «Sistemas de protección de altavoces» • Filtros de cruce Hardman: Mejor rechazo fuera de banda que los de Linkwitz-Riley • Filtros de cruce LIR: fase lineal sin las limitaciones de los filtros FIR Fuente de alimentación • Topología (fuente de alimentación principal): resonante en serie de alto rendimiento de Linea Research • Topología (fuentes auxiliares y de reserva): Eco-Flyback de bajo consumo en reposo • Energía almacenada internamente: >600 julios • Rango de tensión nominal de entrada de red: de 85 V a 240 V. La fuente de alimentación detecta automáticamente la tensión y se configura en consecuencia • Rango de frecuencia de entrada de red: de 47 Hz a 63 Hz • Corriente de arranque de red (máx. durante <10 ms): 6 A a 115 V y 12 A a 230 V Sistemas de protección En cualquier circunstancia, los sistemas de control y protección se esforzarán por suministrar la máxima potencia posible para un conjunto determinado de condiciones, aplicando limitadores solo en circunstancias extremas. El silenciamiento solo se activará cuando se detecte una situación peligrosa; el funcionamiento normal se reanudará automáticamente cuando la situación se resuelva. • Corriente excesiva en la fuente de alimentación o en la salida del amplificador (Prevención del recorte sostenido) • Temperatura excesiva por subsistema: fuente de alimentación, amplificador y DSP (Protección contra el desplazamiento de CC) • Tensión de red dentro de los límites aceptables (Limitador de energía de alta frecuencia (VHF) excesiva) • Líneas de alimentación internas que producen la salida correcta • Ventiladores funcionando a la velocidad correcta: Vx proporciona un crossover virtual de fase lineal y dos vías de limitación en cada salida. Este sistema único ofrece una protección eficaz para los sistemas que incorporan crossovers pasivos. • Sistemas de protección de la distribución de potencia: Vx Limit, Limitador de picos multibanda, dos por salida • Limitación de la corriente de arranque de la red eléctrica para un arranque suave y protección contra sobretensiones: Vx Max, Limitador de sobreimpulso multibanda, dos por salida • Limitación de la corriente media de red para la gestión de los interruptores de red: X-Max, Limitador de excursión del controlador • Inicialización aleatoria al encenderse de forma remota: T-Max, Limitador térmico del controlador (limitador de potencia a largo plazo) • Supervisión, mediciones registradas en función del tiempo: Supervisión, estadísticas de dispositivos y contadores • Corriente de alimentación: Número de ciclos de alimentación contados • Tensión de alimentación: Número de eventos de caída de tensión en la red contados • Capacidad térmica: Velocidades de los ventiladores supervisadas continuamente • Corriente de cada controlador: Eventos de velocidad insuficiente del ventilador contabilizados • Impedancia de cada controlador: Eventos de silenciamiento por protección contabilizados • Limitación de protección para cada salida: Impedancia del controlador supervisada continuamente Se incluye un sistema de notificación integrado para indicar problemas a dispositivos remotos, ya sea a través de la red o mediante los contactos del relé de conmutación sin tensión accesibles en el panel trasero. Características físicas • Refrigeración: Dos ventiladores de velocidad variable, flujo de aire de delante hacia atrás. Medios filtrantes lavables y sustituibles sin herramientas. • Entrada analógica y LINK: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Entrada AES3 y LINK: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Salida del amplificador: Conectores Neutrik Speakon™ NL4 • Conector de entrada de red: Neutrik 32A Powercon™ • Dante primario y secundario: 2x RJ45 apantallados • Red Ethernet: RJ45 apantallado • RS232 y RS485: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Salidas de relé y «heartbeat»: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Entradas de cierre de contacto: Bloque de terminales enchufable Phoenix™ (conector compatible incluido) • Indicadores LED del panel frontal por canal: nivel de entrada, nivel de salida y estado • Chasis: estándar de 19” 2U (88 mm), 357 mm (14”) de profundidad, con asas y soporte trasero opcional • Peso neto: 12,5 kg.
